Bonjour à tous,


J'ai un projet de construction d'une étoile noire, pour que mon fiston puisse ranger ses légos star wars. Bon, je reconnais que dès qu'il y a le verbe "ranger" dans une phrase, ça paraît beaucoup moins crédible (c'est comme le verbe "goûter" à table, mais enfin...). En gros, ce sera une calotte sphérique de 1,60m de long, 50 cm de profondeur (+ 20 cm de structures qui dépassent) et 1,35m de haut. La surface sera faite en dépron, avec des reliefs de 2mm, peinte en gris + dry brush.

D'où ma première question aux pros des maquettes, car je suis nul en peinture : déjà c'est quelle nuance de gris pour l'étoile noire ? J'aurai plein d'autres questions sur la peinture mais là je commence seulement.


Merci d'avance,
Wirenth.
Revenir en haut Aller en bas
DJSLY74
Clone Lieutenant
Clone Lieutenant
DJSLY74

Masculin Nombre de messages : 505
Localisation : 74 / 01

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 26 Jan 2014 - 14:28

Salut Wirenth et  bienvenue

Voila ca que je viens de réaliser pour un collectionneur si ça peut t'aider https://www.galaxie-starwars.com/t7418-mur-tranchee-death-star

Pour les couleurs j'ai utilisé de la tamiya en bombe TS 66 et TS 32, j'ai volontairement choisi des gris sombre pour faire ressortir le Y-wing, aprés tu peut choisir des gris plus clair ça c'est au choix de chacun Clin d'oeil
Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 26 Jan 2014 - 16:38

Bonjour DJSLY74,


Justement c'est en voyant une image de ta tranchée sur Google que je suis tombé sur ce forum et que je m'y suis inscrit ! Très réussie. Et d'ailleurs, à l'occasion, il faudra que tu m'expliques comment tu as fait l'éclairage, qui a l'air de rendre super. Mais je n'en suis pas encore là...

Pour l'instant j'en suis ici :

Projet d'étoile noire Calcul11

Projet d'étoile noire Maquet11

Projet d'étoile noire Plaque10


(à suivre...)

Revenir en haut Aller en bas
papy
Team GSW
Team GSW
papy

Masculin Nombre de messages : 10017
Age : 43
Localisation : Par delà les montagnes
Emploi : crayonne, dessine, triture, bidouille…

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 26 Jan 2014 - 20:20

sacré projet !!!  Yeah
Revenir en haut Aller en bas
http://www.noire-planete.com
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 9 Fév 2014 - 21:56

Bonjour à tous,


Tout d'abord, l'état d'avancement (très lent...) du projet, puis quelques questions...

Les découpes :

Projet d'étoile noire 04_dac11

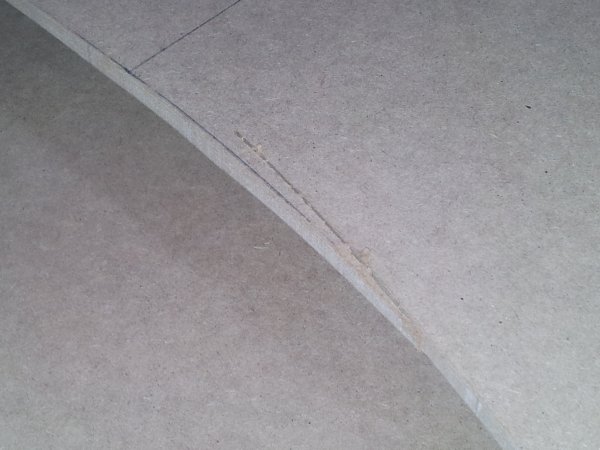

...avec un petit aléa !

Projet d'étoile noire 05_rat10

Pour éviter cela, il faut quand même guider la scie sauteuse, malgré le montage avec la ficelle.

Résultat :

Projet d'étoile noire 06_tou10

Deuxième aléa : il faut éviter ceci...

Projet d'étoile noire 07_err10

Car sinon cela donne :

Projet d'étoile noire 08_ban10


Direz-vous : "pourquoi avoir chauffé les plaques ?" (et d'ailleurs, pourquoi les avoir stockées dans la maison ?).

À cause d'un problème important pour mon affaire : le MDF est fabriqué à partir de fibres de (vrai) bois, qui a la propriété de travailler en fonction de l'humidité. Pour se rappeler comment le bois travaille, il faut imaginer que le bois est une éponge. Humide, ça gonfle. Le MDF gonfle dans toutes les directions, mais pour le vrai bois, les veines ont tendance à s'écarter, c'est pourquoi une planche prend beaucoup de largeur mais très peu de longueur.

Quoi qu'il en soit, mes plaques stockées dans la grange sont passées de 10mm d'épaisseur à 10,5mm. Sachant que je vais utiliser une fraise de 10mm pour faire les assemblages, cela ne m'arrange pas du tout. Donc solution n°1 : je laisse les plaques dans la maison => elles sont passées de 10,5 à 10,2mm.

Solution n°2 => je sèche l'air avec un radiateur électrique (contrairement à la photo, je n'ai pas mis le flux directement vers les plaques, mais le résultat fut quand même catastrophique). En séchant trop vite, une seule face s'est rétractée, d'où le flambage. Heureusement c'est réversible, j'ai donc remis les plaques au garage et elles sont presque droites. Je vais donc recommencer mais beaucoup plus doucement sur la semaine, en espérant passer à 10,0mm. Et si ça ne suffit pas :

Solution n°3 => un coup de ponceuse fine sur les bords. J'aimerais éviter cette solution.


Alors petite question aux connaisseurs : avec quel type de peinture peut-on peindre le MDF ? Si possible une peinture où une couche suffirait...

Merci d'avance pour vos conseils (je suis nul en peinture...).

Wirenth.
Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyLun 24 Fév 2014 - 21:51

Bonjour à tous,

Petit état de l'avancement du projet. Mes planches découpées, j'étais content mais il fallait ensuite faire des rainures en quinconce pour pouvoir les assembler. Et pour que l'assemblage soit solide, j'ai fait une rainure de 10 mm de large sur 1mm de profondeur (de chaque côté de la planche), et une rainure traversante de 8mm de large, sur la moitié de la planche. Pour ce faire, avec une défonceuse, il fallait être capable de rainurer 3 fois dans le même axe, donc sans toucher la règle. J'ai donc commencé par fabriquer une double-règle :

Projet d'étoile noire 09_dou10

Et comme je n'avais qu'une défonceuse et qu'il fallait changer régulièrement de fraise, j'ai "industrialisé" le rainurage en fabriquant 4 règles, ce qui permettait de faire 4 rainures d'un coup (sur 38 en tout !).

Projet d'étoile noire 10_usi10

Le résultat :

Projet d'étoile noire 11_rai10

Et premier petit plaisir du projet : l'assemblage des deux premières planches...

Projet d'étoile noire 12_pet10

...plaisir de courte durée, car par maladresse (un petit coup de pied en passant !) :

Projet d'étoile noire 13_de_10

Là, j'avoue que je me serais bouffé les... coudes. Mais passons, on tâchera de réparer cela plus tard.

Cela montre néanmoins la fragilité de ce type de planche, et de l'ensemble de mon projet. Il va falloir renforcer en certains endroits, ce que je n'avais pas prévu (le MDF est déjà suffisamment lourd comme ça).

Mais tant bien que mal, je suis arrivé au bout des rainures, sans me tromper de sens (oui oui, vous savez, les rainures des planches verticales débouchent sur l'arc, et celles des planches horizontales sur la "corde", et j'ai bien failli me tromper une fois, ce qui aurait nécessité de refaire complètement la planche. Bref, une bonne chose de faite.

Projet d'étoile noire 14_err10

J'étais donc tout content d'avoir fait mes 38 rainures sans erreur, mais il y en a une qui s'est cachée (sur la photo ci-dessus), et que je n'ai vue qu'aujourd'hui...
Sur la pièce devant à droite, la rainure de droite est certes dans le bon sens, mais trop longue (env. 20cm au lieu des 10 qu'on voit sur la pièce de gauche) ! Je vais pourtant essayer de trouver une solution, même bâtarde, pour m'éviter de refaire la planche.

Deuxième petit plaisir du projet : un essai d'assemblage...

Projet d'étoile noire 15_pre10

...qui montre qu'il y a beaucoup de frottements (certaines planches n'ont pas été jusqu'au bout).

Deuxième enseignement : c'est très dur à enfiler, et c'est très dur à démonter (j'ai dû abîmer certains morceaux en tapant dessus),
Troisième enseignement : c'est très lourd (40 kg !), donc pas très manœuvrable, mais du coup en principe plus stable,
Quatrième enseignement : ça tient debout ! (je l'avais prévu, en théorie, mais quand ça marche en pratique, c'est pas plus mal !!)

Bref, je devrai poncer les rainures pour que ça rentre mieux, mais tout d'abord... les "poutres" :

Projet d'étoile noire 16_sci10

Le but est de donner à l'étoile noire l'aspect "construction", avec donc des poutres qui dépassent. Et voilà le travail :

Projet d'étoile noire 17_moi10

Et au passage : 8 kg de moins !

(à suivre)




Dernière édition par Wirenth le Mer 26 Fév 2014 - 23:11, édité 1 fois
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
Magikpimboli

Masculin Nombre de messages : 26128
Age : 40
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyMar 25 Fév 2014 - 9:14

Choqué le projet de ouf !!

Il est vrai que le MDF est super fragile et au moindre choc sur une découpe, ça casse !!

Pour la peinture, tu peux utiliser du primer en bombe, ça devrait tenir...en tous cas, hâte de voir la suite, bon courage l'ami  Yeah
Revenir en haut Aller en bas
https://www.galaxie-starwars.com
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyMar 25 Fév 2014 - 20:49

Hélas, les essais de peinture en bombe sur le dépron ont donné ceci :

Projet d'étoile noire 19_ess10

J'ai donc finalement acheté un pot d'acrylique classique, grise. Je la passerai au rouleau.

Aujourd'hui, c'était les dernières découpes, dont celles de la tranchée (une étoile noire sans tranchée, ce n'est pas une étoile noire !)

Projet d'étoile noire 18_tra10

Et demain : ponçage et assemblage. Et probablement re et re et re-ponçage, car il faut que ça rentre !

Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyMer 26 Fév 2014 - 23:06

Donc aujourd'hui : faire en sorte que les pièces s'assemblent sans forcer... vaste programme !

Je pensais poncer les "jointures", mais en y réfléchissant ce n'est pas si simple... En résumé, j'ai une rainure "femelle" de 8mm de large, et une planche "mâle" de 10mm d'épaisseur - 1mm d'épaulement de chaque côté : 10 - 1 - 1 = 8, le compte est bon. Sauf qu'après 2 jours dans le garage, par un temps humide, l'épaisseur devient 10,5 - 1 - 1 = 8,5mm, ça ne rentre plus dans la rainure de 8, et il faut forcer comme un malade au risque de tout casser.

Je n'ai pas la patience d'attendre 1 semaine avec les plaques au chaud comme au début, et poncer l'intérieur d'une rainure d'1mm de profondeur sur 10mm de large, cela me paraît impossible.

Conclusion : retour à la case départ, mais cette fois à vitesse accélérée. Je mets mes plaques sous étuve pendant la matinée...

Projet d'étoile noire 19_atu10

...ce qui se solde par un échec.

Alors solution n°2, puisque je ne peux pas amincir la partie mâle, je vais échancrer davantage la partie femelle, pour passer de 8mm à 8,5mm. Ce qui tombe bien, c'est que j'avais acheté exprès une lime électrique, livrée avec un sabot de 8mm de large. 8 + les imperfections de la bande + les frottements, ça doit bien faire 8,5.

Projet d'étoile noire 20_re-10

Bon, il faut bien le dire, après avoir entré la bande sur 3 cm, eu des frottements terribles et une odeur de brûlé, et 2 fois la bande qui déchausse : ça ne marche pas !

Solution n°3 : redonner un coup de fraise de 8mm, mais à la main, sans règle, "en avalant" (dans le sens de rotation de la fraise pour être plus doux), et après avoir fait un essai concluant sur une chute :

Projet d'étoile noire 21_re-10

Par contre, sur la vraie plaque, c'est l'échec : vibrations, trajectoire erratique, passer vite à la solution n°4, la bonne vieille lime !

Projet d'étoile noire 22_re-10

Et là, ça marche impeccable !

...

Sauf qu'à raison de 2 minutes par rainure (+ fatigue musculaire dès la 2ème rainure !!), fois 38 rainures, ce n'est pas raisonnable. Il faut donc absolument trouver un machin abrasif mû par la fée électricité, et capable de rentrer dans une rainure de 8mm.

...

Disqueuse ?

...en fouillant dans les disques "à la con", achetés à l'occasion et jamais utilisés je tombe sur celui qui va me sauver :

Projet d'étoile noire 23_re-10

Comme quoi, quand on est équipé, ça marche bien mieux (le hasard aussi, fait parfois bien les choses).

Alors je reconnais que faire du ponçage à la disqueuse, ce n'est pas très élégant, pas tout-à-fait fair play, même un petit peu déloyal. Mais bon, les Sith ne respectent pas non plus la convention de Genève alors...



Et après un quart d'heure d'usinage, enfin le premier vrai gros plaisir du projet :

Projet d'étoile noire 24_ass10

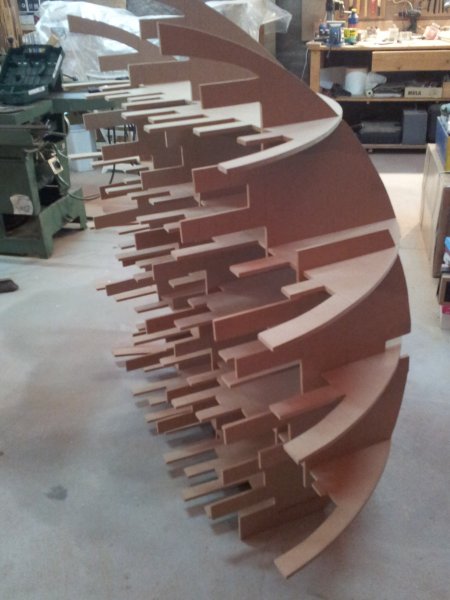

Ça commence à ressembler à quelque chose ! Et vu de derrière, ça a même une plus belle gueule que je ne l'espérais :

Projet d'étoile noire 25_ass10


Et je profite de l'occasion pour vous montrer mon outillage de base :

Projet d'étoile noire Matos10

(j'ai mis ma tronche tout équipée dans le trombinoscope)

Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyMer 26 Fév 2014 - 23:25


Ah au fait ! Est-ce que quelqu'un saurait où trouver des plans de bonne qualité de la surface de l'étoile noire ?

Autre question aux experts de la peinture : je pense utiliser la méthode du "dry brush" pour faire ressortir les reliefs. Dois-je utiliser un gris plus clair ou plus foncé après avoir mis la couche de base ?

Merci d'avance,
Wirenth.
Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 9 Mar 2014 - 0:27


Cette semaine le projet continue, évidemment moins vite que je ne le souhaiterais, mais on fait ce qu'on peut !

Premièrement : poncer les chants pour qu'ils suivent parfaitement la surface de la sphère :

Projet d'étoile noire 26_pon10

Et puis, petite amélioration : araser la partie inutile des nervures verticales, ce qui permet de gagner de la surface pour les vaisseaux :

Projet d'étoile noire 27_ara10

Projet d'étoile noire 28_ner10

Et ensuite, "opération renforts" ! L'édifice étant très fragile, on peut facilement imaginer qu'un enfant s'appuyant sur le côté fasse collapser l'étoile comme un château de cartes. Donc, fabrication de sortes d'équerres latérales qui obligeront les box à être rectangles (et au passage à redresser l'étoile qui globalement n'était pas droite).

Projet d'étoile noire 29_ren10

Alors on peut très bien se débrouiller quand on n'a pas de machine à bois, mais il faut reconnaître que quand on en a une, c'est vraiment pratique !

Projet d'étoile noire 30_tou10

Et donc, voilà l'étoile renforcée.

Projet d'étoile noire 31_ato10

De même, les extrémités sont très fragiles (un simple petit coup de poing peut les casser), donc j'ai trouvé une solution honorable : des tiges métalliques de diamètre 6. En plus, c'est élégant !

Projet d'étoile noire 32_tig10

Et maintenant petit jeu style "où est Charlie" : le bricoleur a acheté 16 serre-joints ; combien y en a-t-il sur cette photo ?

Ça, c'est la réparation de l'extrémité que j'avais cassée le premier jour en donnant un petit coup de pied...

Projet d'étoile noire 33_rap10

La pose des 6 roulettes (avec une double épaisseur pour avoir de la matière dans laquelle visser) :

Projet d'étoile noire 34_rou10

Ces petits supports serviront de base pour poser les tiroirs (j'ai prévu des tiroirs dans les casiers du bas), ce qui évitera d'avoir à mettre des glissières...

Projet d'étoile noire 35_sup10

Et enfin, dernière (ou presque) partie de la structure : des cales qui serviront à maintenir des fonds lumineux. Là, j'ai fait un petit essai avec du carton mais ce sera coupé dans de l'isorel 3mm.

Projet d'étoile noire 36_cal10

Et cela ne sert pas à grand chose, mais juste pour se faire plaisir : 3 bouts de scotch pour maintenir le ruban de LED et une batterie branchée "à l'arrache"...

Projet d'étoile noire 37_ess10

...ce qui laisse présager un meuble sympa une fois l'éclairage réalisé.

...

Et encore tant à faire ! L'anniversaire de mon fiston est dans 1 semaine et les vacances sont finies...


Revenir en haut Aller en bas
DJSLY74
Clone Lieutenant
Clone Lieutenant
DJSLY74

Masculin Nombre de messages : 505
Localisation : 74 / 01

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 9 Mar 2014 - 0:51

Bravo hâte de voir la suite  Clin d'oeil
Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyDim 9 Mar 2014 - 22:49

Merci pour tes encouragements !

Aujourd'hui, beaucoup de retard sur le planning. Je devais finir la structure, les fonds lumineux, les supports pour les vaisseaux, et la mise en peinture intérieure.

Tous les renforts sont certes en place, les principaux ont été doublés (deux épaisseurs de 10mm collées), et j'ai pu les visser ; mais les secondaires n'ont qu'une seule épaisseur. Je pensais les clouer, mais le MDF est vraiment une matière avec laquelle on ne peut rien faire : le moindre clou fend la planche dans l'épaisseur. Je les ai donc collés, ce qui a pris du temps et donne un résultat mitigé.

Les fonds lumineux sont en place :

Projet d'étoile noire 38_fon10

(du moins les 4 principaux, sachant que pour les deux plus petits du haut, vu la géométrie de la sphère et la dureté de l'isorel, c'est très compliqué à faire tenir. Je crois que je vais simplifier la chose, ne pas mettre de fonds lumineux en haut et modifier légèrement la manière d'éclairer le haut. On verra plus tard. À noter qu'on voit sur la photo les coups de cutter que j'ai donné sur l'isorel, car sinon c'était beaucoup trop rigide).

Les supports des vaisseaux sont juste tracés...

Projet d'étoile noire 39_sup10

Et la peinture sera pour demain... en résumé, pratiquement une journée de retard. Ça va être chaud pour dimanche prochain !


Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
Magikpimboli

Masculin Nombre de messages : 26128
Age : 40
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyLun 10 Mar 2014 - 7:28

MTFBWY  La classe
Revenir en haut Aller en bas
https://www.galaxie-starwars.com
yankmar
Clone Pilot
Clone Pilot
yankmar

Masculin Nombre de messages : 246
Age : 44
Localisation : 55

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyLun 10 Mar 2014 - 22:36

c'est pas un pti chantier!
sacré taf en tout cas Bravo
Revenir en haut Aller en bas
Manolo13
Clone ARC
Clone ARC
Manolo13

Masculin Nombre de messages : 2575
Age : 47
Localisation : Mars

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyMar 11 Mar 2014 - 10:03

Bravo Cela présage une sacrée belle étagère !!!
Revenir en haut Aller en bas
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 1:44


Suite de mes aventures haletantes, et de mes renoncements...

Côté structure, la construction est terminée, à part les embases des vaisseaux que je veux peindre avant de coller. J'ai fait des passages pour la filerie de l'éclairage :

Projet d'étoile noire 40_pas10

Et la mise en peinture (par chance, une seule couche a suffi).

Projet d'étoile noire 41_mis10

Petit plaisir du jour, j'ai reçu les 100m de fibres optiques, ça laisse présager de jolies illuminations externes.

Projet d'étoile noire 42_fib10

Commence alors le deuxième gros morceau du projet : la surface. Prévue en dépron, polystyrène extrudé de 6mm d'épaisseur, vendu en doubles plaques de 2x 125 x 80 cm. Évidemment, les surfaces planes vont devoir se transformer en calotte sphérique, ce qui justifie quelques petits calculs de géométrie que j'affectionne particulièrement !

La surface sera divisée en 8 "fuseaux" qui se joignent côte à côte, pour l'hémisphère nord, et 8 pour l'hémisphère sud. Comme je n'ai que très peu de contact avec la structure en MDF, il y aura deux couches de dépron mises en quinconce ce qui donne 32 fuseaux au total. Plus un rectangle allongé pour le fond de la tranchée, et quelques courbes pour ses flancs.

Le plus dur sera le collage, mais avant cela, une surface lisse serait sans odeur et sans saveur (et beaucoup trop pratique à fabriquer !), donc la surface sera nécessairement en relief.

Phase 1 : la conception de la surface, en s'inspirant des tuiles du vrai décor. C'est là qu'intervient mon copain Jack (plein de ressources comme toujours), pour créer les formes sur PC et imprimer le patron.

Projet d'étoile noire 43_pat10

Phase 2 : coller le patron sur une planche de contre-plaqué de 3mm (avec colle à bois diluée à l'eau), et monter rapidement un système de règles pour l'usinage à la défonceuse.

Projet d'étoile noire 44_rag10

Au passage, j'en profite pour utiliser deux sauterelles que j'ai acheté il y a des années et qui ne m'ont jamais servi. Cela permet de déplacer très facilement la planche sous la règle qui reste fixe.

Projet d'étoile noire 45_sau10

Et après une soirée d'usinage évidemment longue, fastidieuse et pénible, le résultat est relativement satisfaisant :

Projet d'étoile noire 46_fus10

Découpe des fuseaux dans le dépron :

Projet d'étoile noire 47_fus10

Et tout cela pour passer à la phase 3 : j'ai la chance d'avoir au travail un atelier chaudronnerie avec une cintreuse à rouleaux, détournée pour l'occasion avec la bénédiction du "chef d'atelier".

Projet d'étoile noire 48_pre10

(vous avez reconnu, là, avec le sweet rouge ? C'est mon copain Jack !)

Et le résultat est, disons-le : superbe ! (quand c'est bien il faut le dire, il y a des fois où on a de la chance !)

Projet d'étoile noire 49_fus10


Et puis il y a des fois où c'est pas de chance ! Par exemple, j'espérais coller les fuseaux en une soirée, et passer la première couche de peinture... c'est raté ! Problème de colle, des heures pour faire la moitié de la tranchée, aucun fuseau de collé. Du coup ce qui est sûr, c'est que l'éclairage sera reporté à après l'anniversaire de mon fiston, et j'espère même que je serai arrivé au bout du collage et de la peinture...

Suite des aventures au prochain épisode !



Revenir en haut Aller en bas
DJSLY74
Clone Lieutenant
Clone Lieutenant
DJSLY74

Masculin Nombre de messages : 505
Localisation : 74 / 01

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 10:09

Bravo et bon courage pour la suite  Clin d'oeil
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
Magikpimboli

Masculin Nombre de messages : 26128
Age : 40
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 10:10

Bravo
Revenir en haut Aller en bas
https://www.galaxie-starwars.com
coyote
Team GSW
Team GSW
coyote

Masculin Nombre de messages : 26569
Age : 49
Localisation : Dans un p'tit village du Doubs

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 10:35

Ouah  Vivement la suite ...
Revenir en haut Aller en bas
https://www.galaxie-starwars.com/portal.htm
yankmar
Clone Pilot
Clone Pilot
yankmar

Masculin Nombre de messages : 246
Age : 44
Localisation : 55

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 16:27

Ouah Ouah le taf de dingue!!
Revenir en haut Aller en bas
paratrooper
Clone Commando
Clone Commando
paratrooper

Masculin Nombre de messages : 3933
Age : 47
Localisation : Kiffu
Emploi : Gardien

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 18:20

Bravo  Bravo
hâte de la voir terminé
Revenir en haut Aller en bas
http://www.collection-starwars.com/collection-quinlanvos
Darth Vader
Clone Pilot
Clone Pilot
Darth Vader

Féminin Nombre de messages : 204
Age : 36
Localisation : Korriban
Emploi : Seigneur Noir des Sith

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyJeu 13 Mar 2014 - 21:41

C'est du beau boulot! Yeah Courage pour la suite!
Revenir en haut Aller en bas
http://elenarou.fr
Wirenth
Clone in Instruction
Clone in Instruction
Wirenth

Nombre de messages : 34

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyVen 14 Mar 2014 - 1:42

Yep ! Merci pour vos encouragements.
Il y a des moments ou on se dit qu'on aurait mieux fait d'éviter de se lancer dans une pareille folie...


Or donc, la tranchée fut commencée par une découpe à l'aide d'un compas géant prêté par mon ami Jack (toujours plein de ressources, comme d'habitude).

Projet d'étoile noire 50_com10

Et j'attaquai gaiement la tranchée avec la colle spéciale dépron, achetée il y a quelques mois en gros pot... Colle très difficile à étaler, j'en déduis que le pot a dû être mal refermé, car je passe deux plombes à enduire mes pièces de colle au pinceau. Finalement, j'abandonne la tranchée, et je me précipite le lendemain acheter la colle en tube, qui elle, ne sèche pas.

Projet d'étoile noire 51_dem10

Naïf que j'étais, je revins donc avec 3 beaux tubes de colle tout neufs, prêt à jeter le pot fautif. Las...

Projet d'étoile noire 52_uhu10

Et j'attaquai gaiement la tranchée avec la colle spéciale dépron, en tube tout neuf : un vrai plaisir...

Projet d'étoile noire 53_tra10

Un vrai plaisir, mais... avec le tube, ça fait un cordon de colle un peu épais. J'ai donc tenté, le coup d'après, d'étaler ce cordon de colle avec le pinceau. Et là je me suis rendu compte que le résultat était le même que la veille : rapidement le pinceau était saturé, la colle n'était plus du tout liquide, faisait des pâtés, bref, l'enfer.

Comme quoi, le problème n'était pas dans le pot mais derrière le pinceau ! Ce type de colle s'étale à la spatule et surtout pas au pinceau. Ceci étant compris, j'ai pu continuer avec mon pot à peine entamé, qui a fondu de moitié. Naïf que j'étais, d'une part de ne pas avoir compris que c'était la mise en œuvre qui n'allait pas, et d'autre part, de penser que j'aurais assez de colle avec 3 tubes alors qu'il en aurait fallu une trentaine (je vais d'ailleurs me précipiter demain pour racheter un gros pot !).

Bref, ce souci de colle en moins (quoique, c'est vraiment difficile à mettre en œuvre, même à la spatule), j'ai commencé à mettre les fuseaux.

Projet d'étoile noire 54_pat10

Et là, horreur, les fuseaux qui ne prennent pas exactement la forme souhaitée (2 cm d'écart à certains endroit, ça laisse présager le pire !). On voit très bien, sur la photo ci-dessus, que le bord gauche n'est pas rond. Probablement une erreur de calcul, ou une simplification excessive de ma modélisation initiale. Il est vrai que faire une sphère à partir de plaque planes, c'est peut-être plus compliqué que ma trigonométrie de base.

Mais je suis beaucoup trop avancé pour reculer ou changer de matière, l'étoile noire sera en dépron ou ne sera pas : je continue tant bien que mal et je me simplifie la vie en ne collant que les surfaces de contact entre MDF et dépron (je ne colle plus les chants dépron / dépron, je mets juste de gros scotch).

Une fois les 7 fuseaux en place (en patatoïde), je m'empresse de poser les deux premiers fuseaux de la deuxième couche, qui rattrapent un peu les défauts.

Projet d'étoile noire 55_pre10

Le résultat semble acceptable.

Projet d'étoile noire 56_sur10


(à suivre)


Revenir en haut Aller en bas
Manolo13
Clone ARC
Clone ARC
Manolo13

Masculin Nombre de messages : 2575
Age : 47
Localisation : Mars

Projet d'étoile noire Empty
MessageSujet: Re: Projet d'étoile noire   Projet d'étoile noire EmptyVen 14 Mar 2014 - 13:22

Enorme travail.....hâte de voir la suite... Amen
Revenir en haut Aller en bas

Projet d'étoile noire
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» 3D Meteor-Volcan-étoile noire...
» médaille étoile noire du bénin officier BAISSE DU PRIX
» Pour les fans de LEGO
» que la lune est belle...
» Febe Silvola, L'étoile noire -Non pas celle de star wars- [Validé]

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Galaxie-Starwars.com :: Créations Star Wars :: Star Wars - Maquettes, Sculptures, Customs & Dioramas-
Sauter vers:
