Bonjour à toutes et tous,
pour la première fois, mon fiston et moi sommes allez à la convention de Cusset,
en allant manger un morceau juste avant nous avons attiré l'attention d'une grande tablée :
je pense des modos et autres membres actifs de ce site ! ils m'ont invité à poster sur cette fabrication...
Willou avait choisi de se déguiser en Han Solo, je lui ais donc fait un blaster et un holster
voici notre bricolage une semaine avant de venir, au passage c'était génial, merci à tous (organisateurs, costumés, vendeurs, maquéttistes, assos etc.)

Fabrication d’une réplique du Heavy Blaster DL-44 de Han SOLO dans l’épisode IV (par Willix63)
Tout d’abords un tour sur le net pour voir la bête :
Heavy Blaster DL-44 "home made" pour mini Han Solo Blaste10 Heavy Blaster DL-44 "home made" pour mini Han Solo Balste10
Ici c’est celui où Han SOLO dans l’épisode V se bat dans la neige, nous on va faire le premier…

Heavy Blaster DL-44 "home made" pour mini Han Solo Blaste11 Heavy Blaster DL-44 "home made" pour mini Han Solo Holdst10
Il a un gros viseur, et puis on fabriquera le holster… A partir de ces photos il va falloir tout faire :

Heavy Blaster DL-44 "home made" pour mini Han Solo 110
Le corps est fait dans une chute de contreplaqué de ma mini borne...

Heavy Blaster DL-44 "home made" pour mini Han Solo 210
Avec petite découpe à l’arrière et gros percement

Heavy Blaster DL-44 "home made" pour mini Han Solo 310

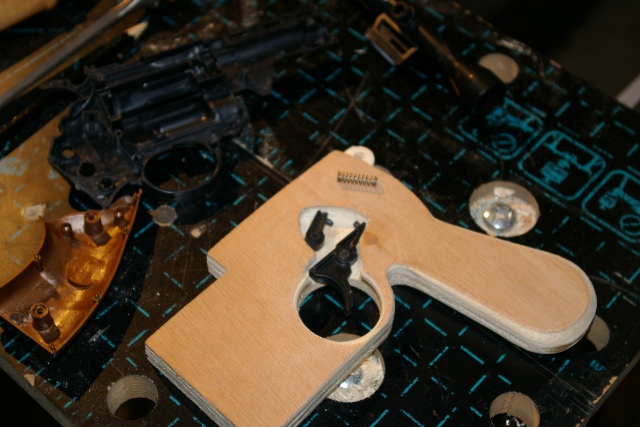

A partir d’un pistolet à bille cassé récupération de la gâchette et ressort
J’ai évidé avec des ciseaux à bois, ça fonctionne mais ça ne fait pas grand-chose…

Heavy Blaster DL-44 "home made" pour mini Han Solo 410
Je pars donc démonter un micro-switch de ma borne dont un bouton ne sert pas…

Heavy Blaster DL-44 "home made" pour mini Han Solo 510

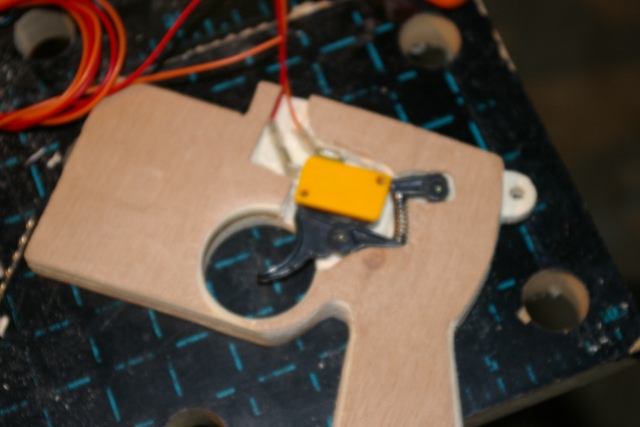

Et agrandi le trou afin d’avoir deux fils qui pourront faire contact…

Heavy Blaster DL-44 "home made" pour mini Han Solo 610
Le tout est fixé par derrière et une plaque viendra masquer tout ça

Heavy Blaster DL-44 "home made" pour mini Han Solo 710
Voilà un bout de tringle à vêtement qui fera bien le canon après avoir viré le plastique

Heavy Blaster DL-44 "home made" pour mini Han Solo 810
Ce vieil arroseur me servira pour faire l’embout conique du Blaster

Heavy Blaster DL-44 "home made" pour mini Han Solo 910
Récupération d’un mini HP et l’électronique de ce laser en plus très bon état (bouton du changement couleur hs)

Heavy Blaster DL-44 "home made" pour mini Han Solo 1010
je démonte un petit niveau laser pour récupérer le système d’emplacement de 4 mini piles qui me serviront de source d’énergie (le rayon laser est trop dangereux pour mon gamin…)

Heavy Blaster DL-44 "home made" pour mini Han Solo 1110

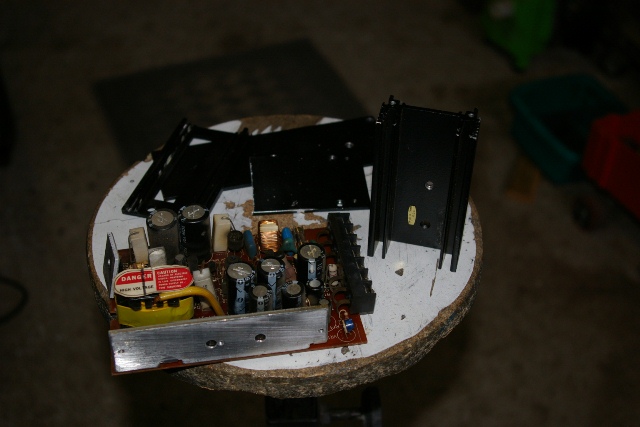

Ça c’est l’alim de ma Jeutel qui a grillé il y a quelques temps, je vais récupérer plein de bout d’alu…

Heavy Blaster DL-44 "home made" pour mini Han Solo 1210

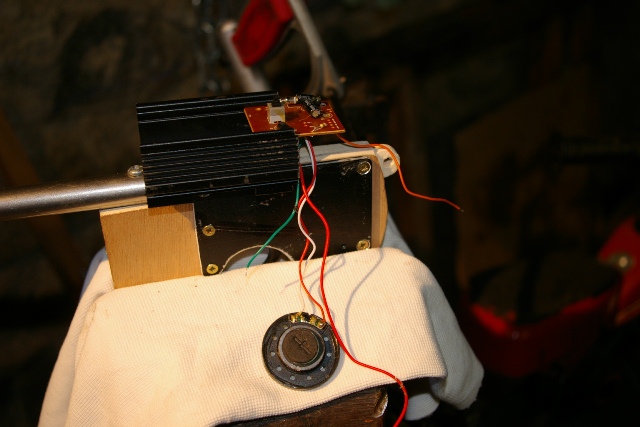

ici une plaque taillée et un morceau coupé pour y loger l’électronique (ici la plaque et le HP du premier sabre qui allait bien mais c’est avéré naze)

Heavy Blaster DL-44 "home made" pour mini Han Solo 1310
Là je forme une plaquette pour faire un capot à ce module

Heavy Blaster DL-44 "home made" pour mini Han Solo 1410

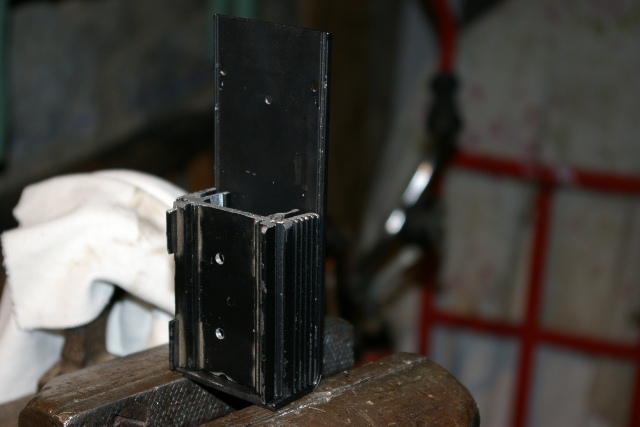

Je vais pouvoir réutiliser l’emplacement de deux vis pour le tenir fermé

Heavy Blaster DL-44 "home made" pour mini Han Solo 1510
Y’a plus qu’à couper pour fermer cette boite de haute tension

Heavy Blaster DL-44 "home made" pour mini Han Solo 1610
J’attaque le radiateur de côté, il est taillé dans un radiateur d’AMD qu’on voit au fond (une tranche !)
Tout à la scie et la lime (et huile de coude bien sûr)

Heavy Blaster DL-44 "home made" pour mini Han Solo 1710
Les plaquettes en trop sont récupérer pour faire celui de la face avant

Heavy Blaster DL-44 "home made" pour mini Han Solo 1810
Ça devrait faire l’affaire…mais il me faudra en retailler trois

Heavy Blaster DL-44 "home made" pour mini Han Solo 1910
Voici un test de montage avant de scier dans le corps, c’est une des parties les plus compliqué pour être le plus fidèle au modèle

Heavy Blaster DL-44 "home made" pour mini Han Solo 2010
Et voilà le début du montage

Heavy Blaster DL-44 "home made" pour mini Han Solo 2110
Et avec les plus petites, les grandes le sont peut-être un poil trop…

Heavy Blaster DL-44 "home made" pour mini Han Solo 2210
Retour au canon où ce caoutchouc de pied de chaise ira parfaitement pour finir l’embout du DL-44

Heavy Blaster DL-44 "home made" pour mini Han Solo 2310
Ici il faut faire les stries sur la poignée du flingue (c’est long et pas facile)

Heavy Blaster DL-44 "home made" pour mini Han Solo 2410
Voici une plaque de l’alim que je découpe pour la suite de la déco, côté pile

Heavy Blaster DL-44 "home made" pour mini Han Solo 2510

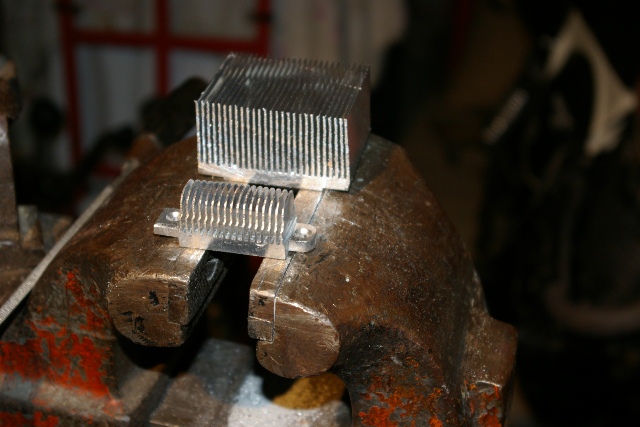

Cote face avec ses ailettes, la classe

Heavy Blaster DL-44 "home made" pour mini Han Solo 2610

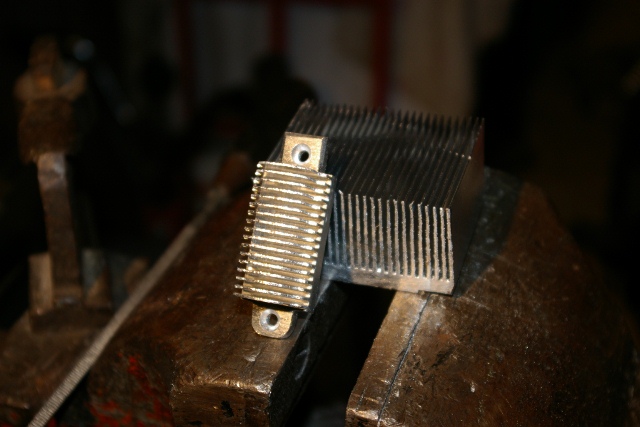

Satané radiateur que je décide de faire encore évolué garce à une pièce de récup, il faut que je retaille pour qu’elle épouse la forme mais la réplique n’en sera que plus belle 

Heavy Blaster DL-44 "home made" pour mini Han Solo 2710
Avec détails d’une fixation carrée et chanfrein et l’autre arrondi…

Heavy Blaster DL-44 "home made" pour mini Han Solo 2810
Le montage commence vraiment ! au bout du canon une ampoule (qui sera remplacé par une led)

Heavy Blaster DL-44 "home made" pour mini Han Solo 2910

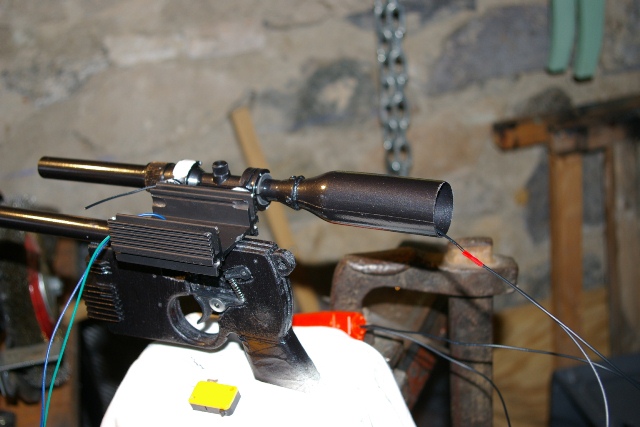

Le milieu du viseur est un « vrai » morceau d’une carabine jouet HS dans un placard, le devant un bout de tube IRO, l’arrière une petit bouteille de dinette, il teint par des attaches de tubes électrique fixé sur le côté de la boite…

Heavy Blaster DL-44 "home made" pour mini Han Solo 3010
on voit le module laser avec les fils qui passent dedans et sortent juste devant la boite…

Heavy Blaster DL-44 "home made" pour mini Han Solo 3110
Il est donc logé dans la petite bouteille et le bouton sert à mettre sous tension

Heavy Blaster DL-44 "home made" pour mini Han Solo 3210
Le tout sera fixé avec ce réducteur d’accessoire de vélo

Heavy Blaster DL-44 "home made" pour mini Han Solo 3310
Tous les fils arrivent dans la boite : le + et le -, la led, le contact

Heavy Blaster DL-44 "home made" pour mini Han Solo 3410
Je vais ajouter une led témoin de tension… afin de ne pas oublier d’éteindre le Blaster

Heavy Blaster DL-44 "home made" pour mini Han Solo 3510
De ce côté le montage de plaque et autres rondelles pour les réglages de visée
Deux trois autres bricoles pour rendre crédible l’engin 

Vous vous souvenez de la photo du début ?
Heavy Blaster DL-44 "home made" pour mini Han Solo 3610 Heavy Blaster DL-44 "home made" pour mini Han Solo 3710

Heavy Blaster DL-44 "home made" pour mini Han Solo 4010Heavy Blaster DL-44 "home made" pour mini Han Solo 4110
Bon je n’avais l’image de l’autre côté que du deuxième modèle, j’ai improvisé


Heavy Blaster DL-44 "home made" pour mini Han Solo 4210 Heavy Blaster DL-44 "home made" pour mini Han Solo 4310
La photo ne rend pas bien mais ça flache ! et ça fait du bruit !!

Heavy Blaster DL-44 "home made" pour mini Han Solo 5110

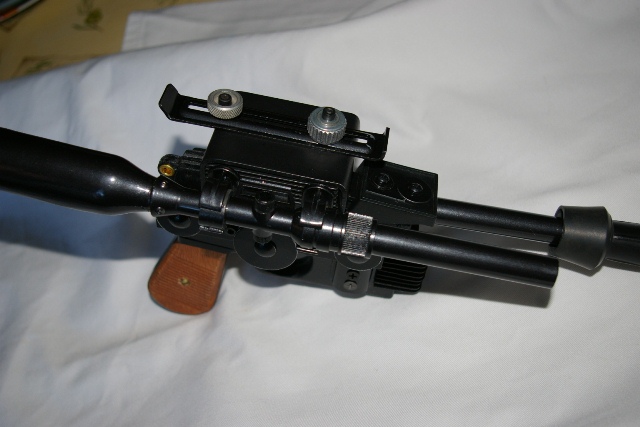

D’autres détails

Heavy Blaster DL-44 "home made" pour mini Han Solo 5210

Heavy Blaster DL-44 "home made" pour mini Han Solo 5310

Heavy Blaster DL-44 "home made" pour mini Han Solo 5410

Faut passer au holster maintenant...

Heavy Blaster DL-44 "home made" pour mini Han Solo Imag0011

A+ les Fans
Willix et Willou
