MessageSujet: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 16:28

Voilà, j'ai récupéré un FX neuf de Luke épisode V ( ESB )...étant donné que j'en avais déjà un dans ma collection, je me suis dit pourquoi ne pas enlever la lame pour se rapprocher des versions L.E...

Un peu de motivation, une caisse à outils et c'est partit pour l'aventure...

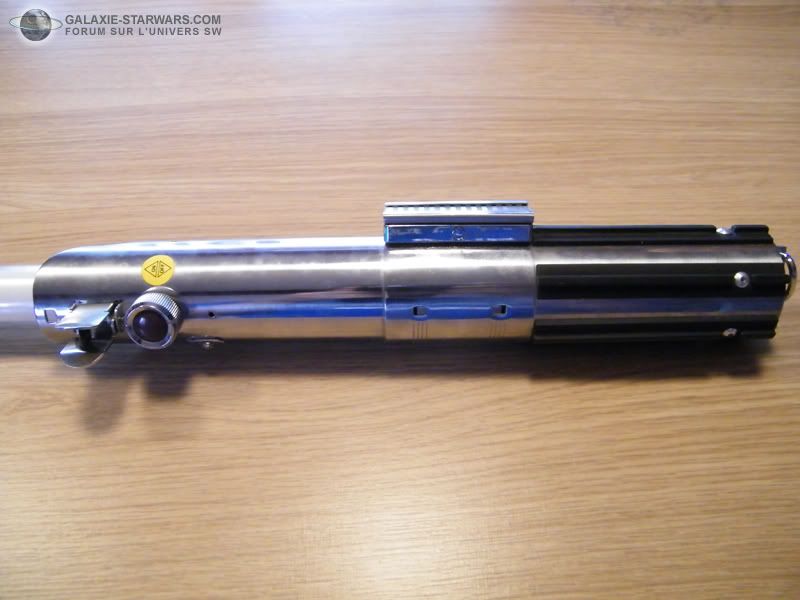

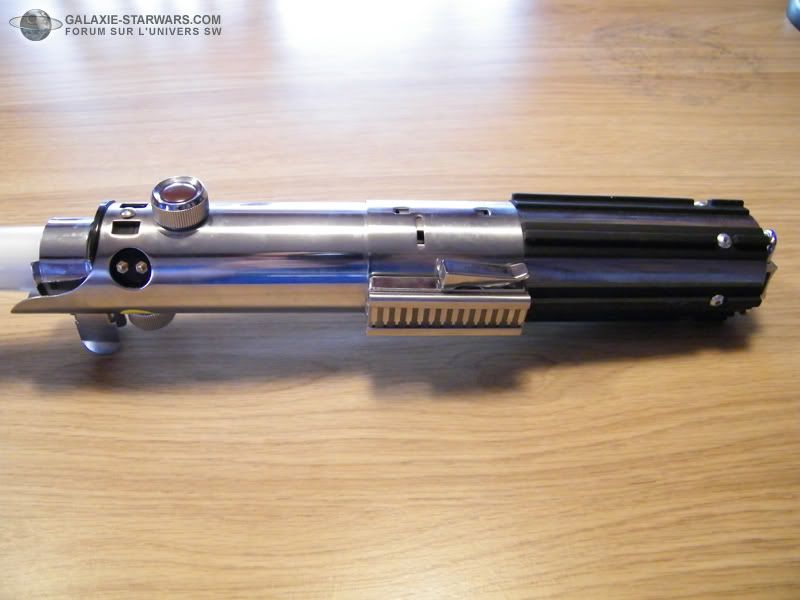

Voici la version du FX :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3088copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3089copie

Pour commencer, il faut retirer le chargeur de piles du sabre :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3091copie

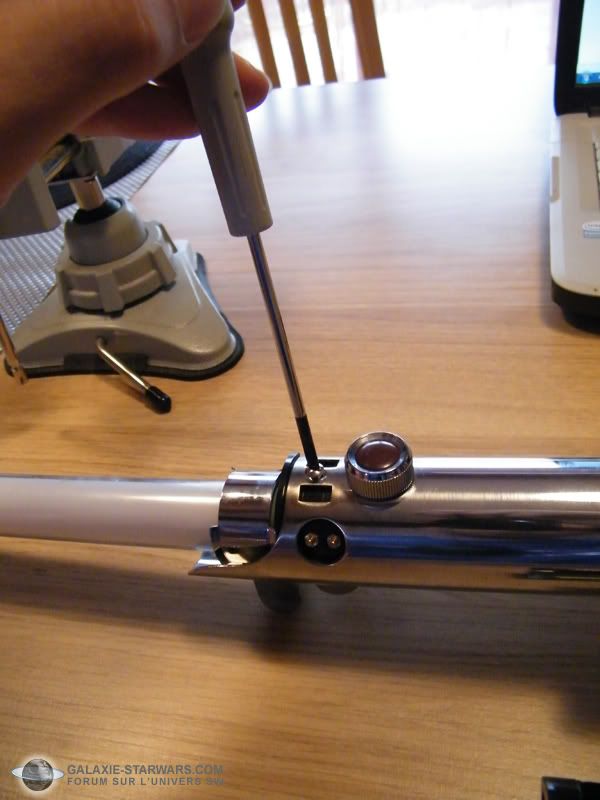

Il faut démonter la vis présente au dessus du bouton :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3092copie

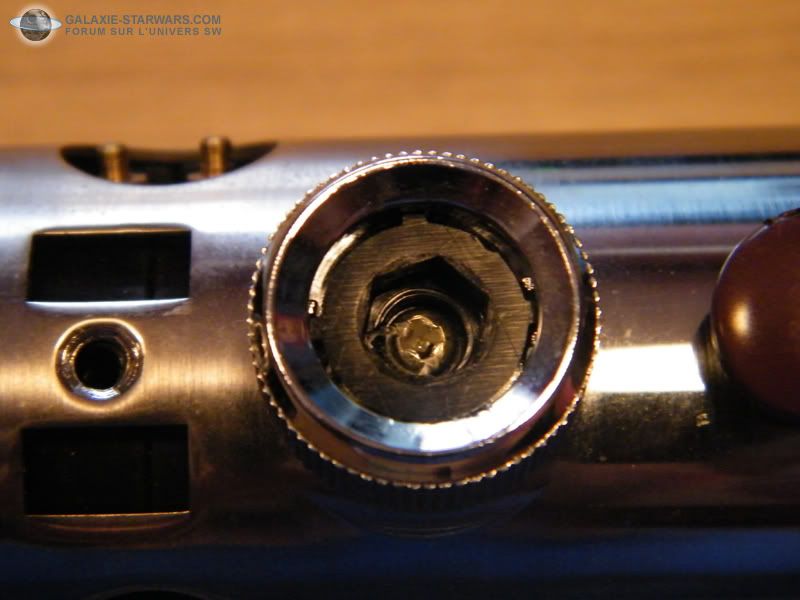

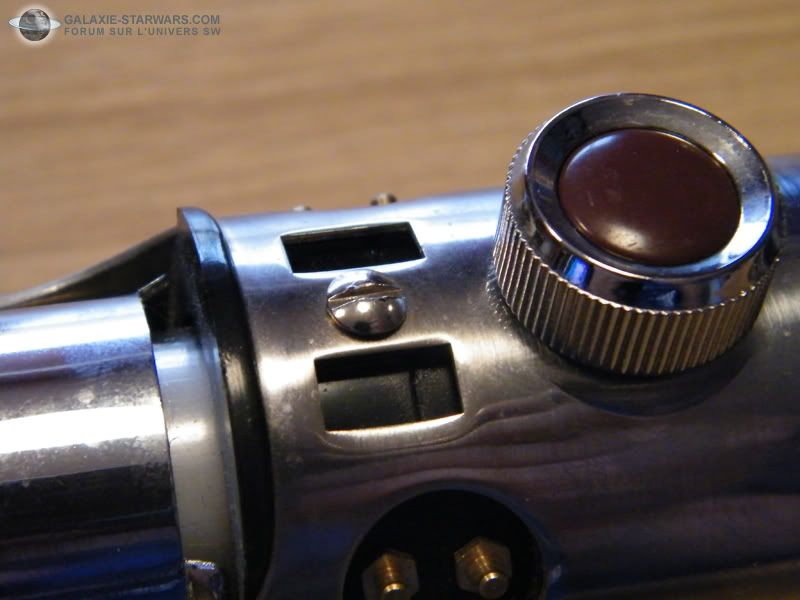

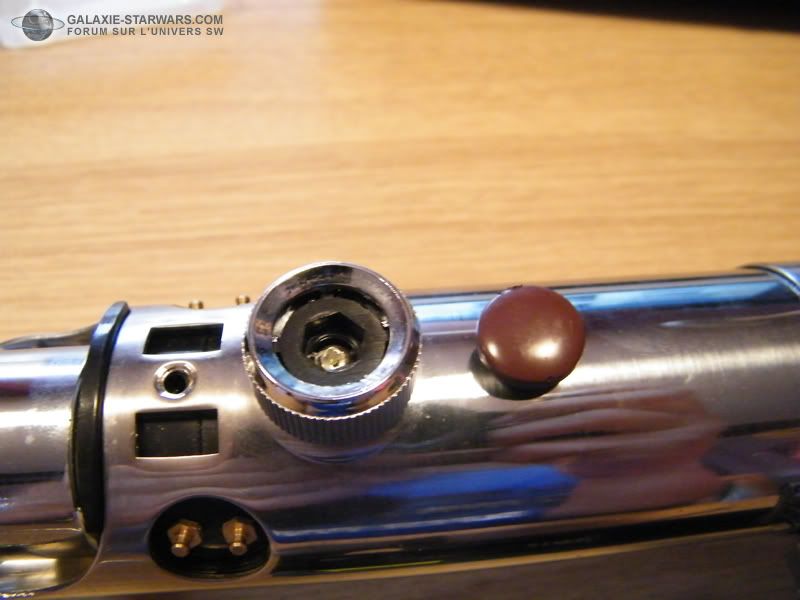

Ensuite, il faudra démonter les 2 boutons du FX, celui qui est factice et celui qui sert d'interrupteur, pour faire, il vous faudra un tournevis avec une pointe très fine pour faire effet levier sur la pastille rouge ( galère à retirer sans abimer la pastille ou le bouton ), dessous il y a une vis à dévisser pour retirer le bouton... Oui

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3090copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3093copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3094copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3095copie

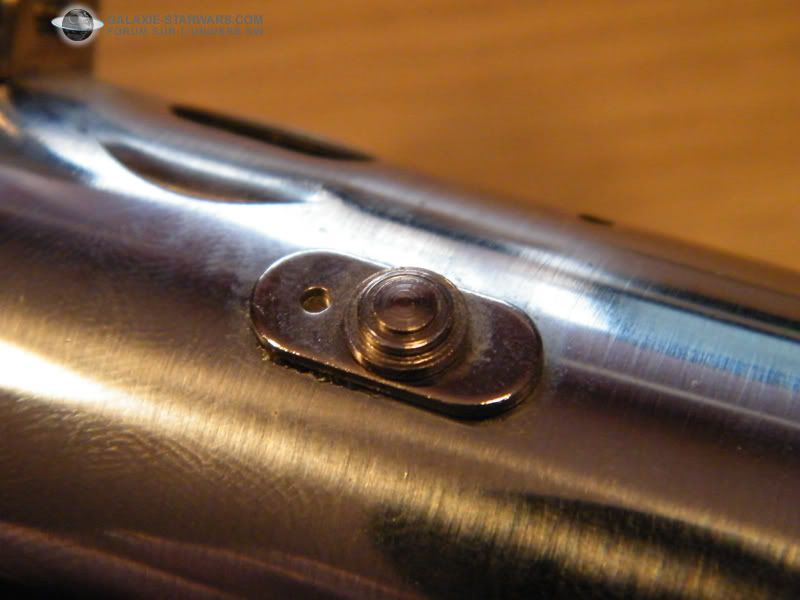

Une fois les 2 boutons retirés (pensez à mettre tout ce que vous démontez dans une boite, pour ne rien perdre Très content ), il faut retirer la petite plaque qui est fixé sur le manche du sabre...cette dernière est simplement emboitée et collée...idem, avec un petit tournevis, faire levier pour la décoller...

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3096copie

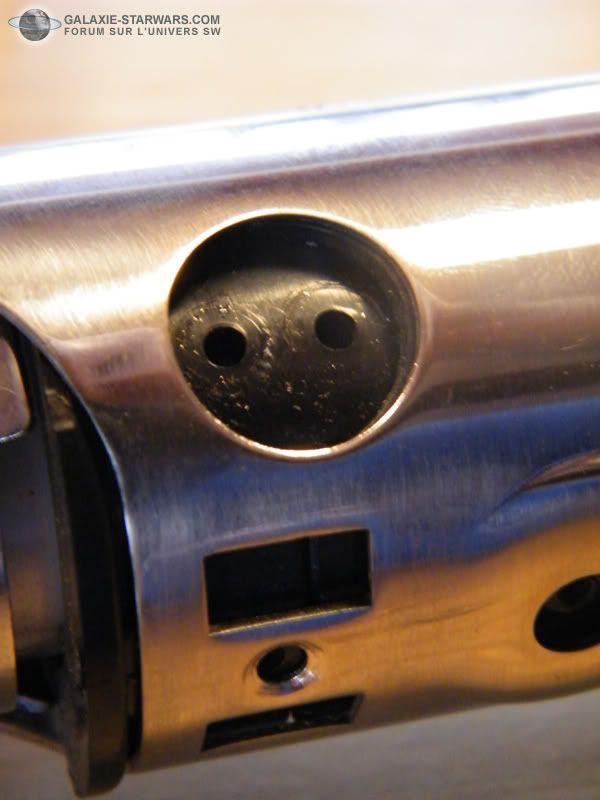

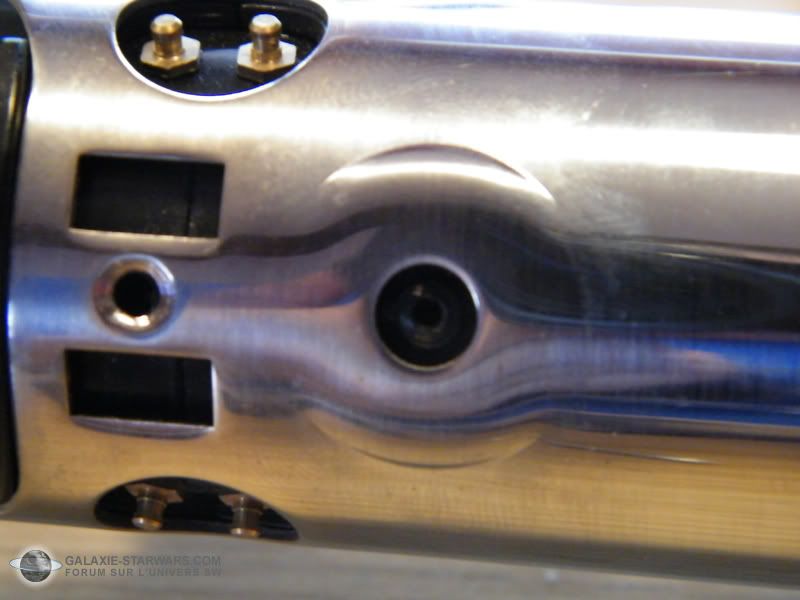

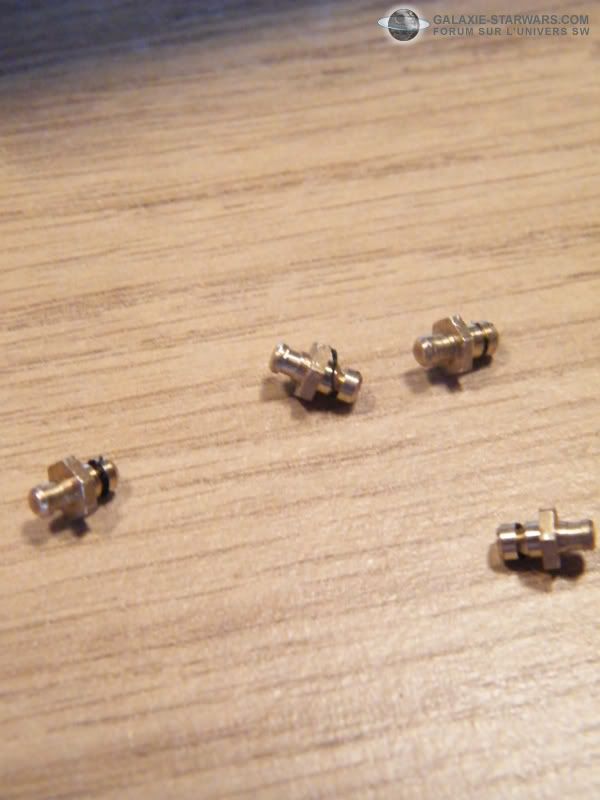

Vient le temps de démonter les paires de connecteurs dorés...au début, je pensais que c'était visé dans le manche, après avoir tourné dans le vide, j'ai décidé de prendre une pince à bec plat pour les retirer, ils viennent facilement...

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3095copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3100copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3101copie

Une fois ces pièces démontées, la lame peut commencer à pivoter... Oui maintenant, il faut retirer le Clamp ( boitier d'activation factice ), la face opposée au levier, il y a une sorte de petit disque (pastille), sous ce dernier se trouve la vis qui maintient le Clamp...et là bonne chance pour retirer la pastille sans abimer quoi que ce soit Fou ...il faudra encore un tournevis super fin pour retirer la pastille :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3103copie

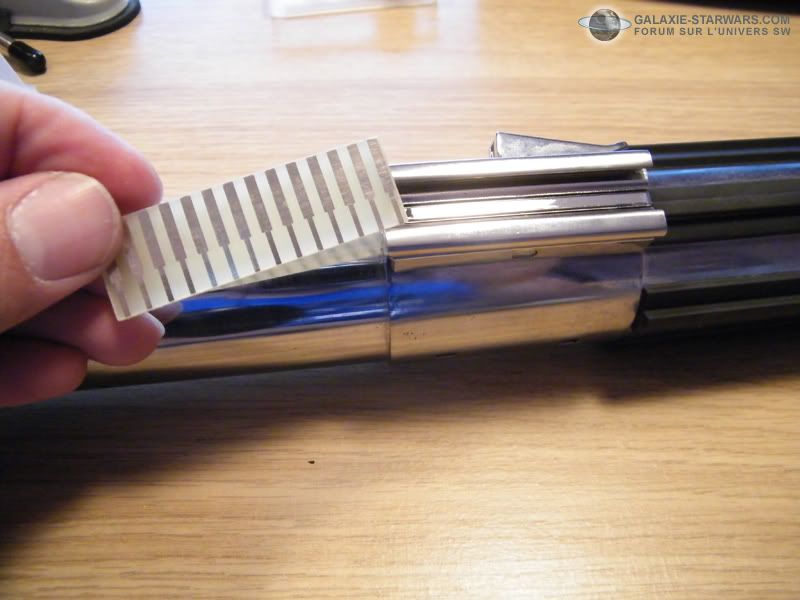

Ensuite, il faut démonter la plaque :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3097copie

et une fois la vis retirée, vous pouvez écarter la bague et la mettre de côté !

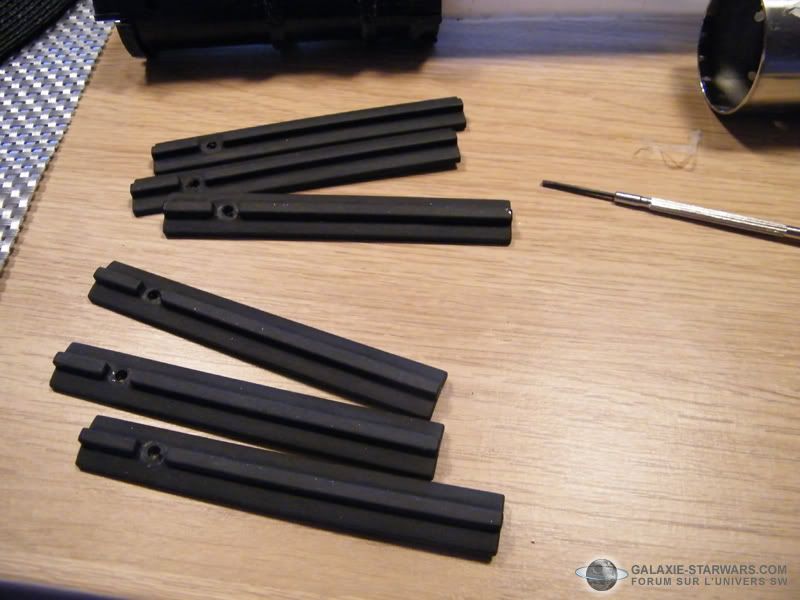

Ensuite, il vous faudra faire sauter les rivets des plaques noir sur le manche..., une perceuse et un petit foret (diam 3) feront l'affaire...ensuite, il y a juste à les décoller... Oui

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3104copie

Au départ, je ne voulais pas retirer les rivets, j'ai donc essayé de limer l'intérieur du manche pour supprimer ce qui dépassait des rivets...mais le manche ne sortait toujours pas Mouai car sur les parties noirs en caoutchouc, il y a un petit "téton" qui rentre dans le manche !

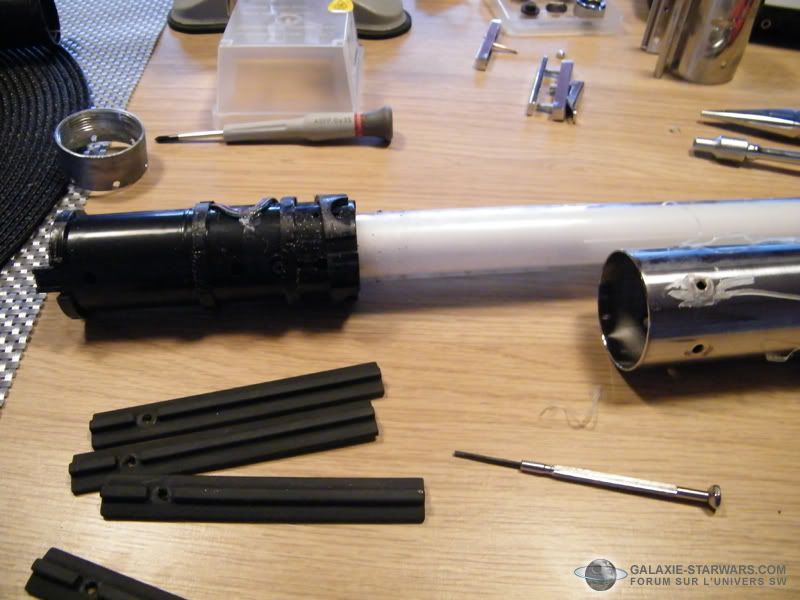

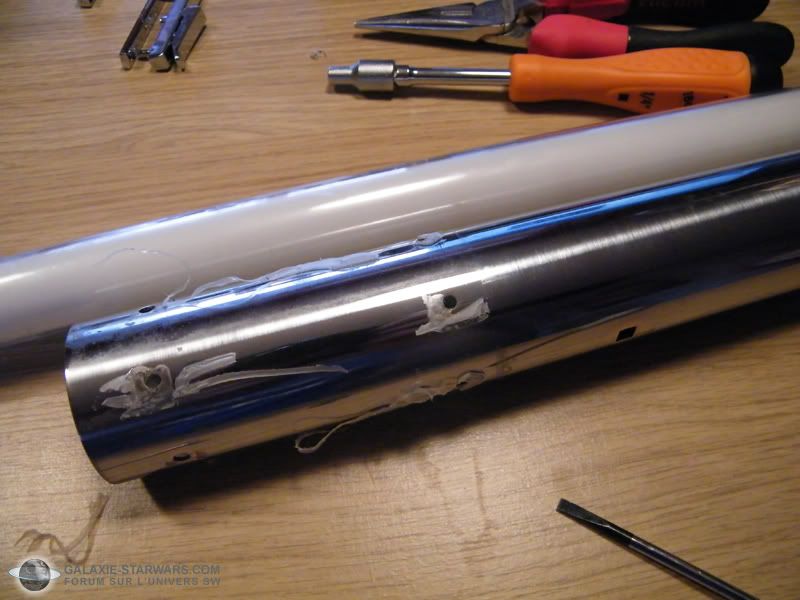

Une fois ces parties démontées, vous pourrez retirer la lame par l'intérieur du manche :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3105copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3106copie

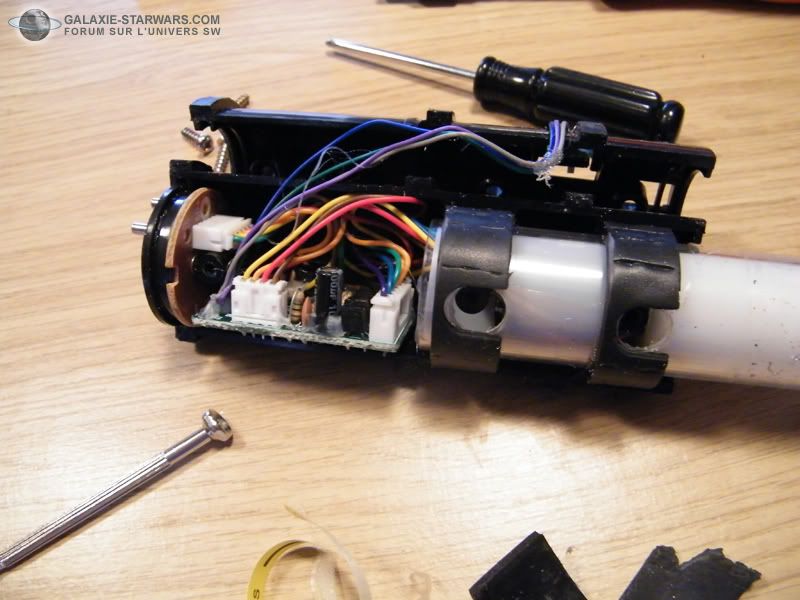

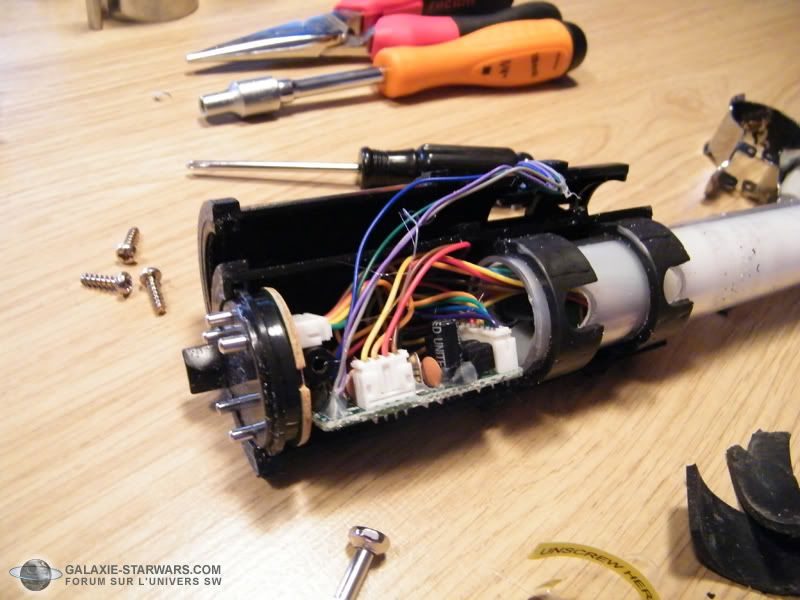

Il faut démonter la partie noir du tube, car elle est nécessaire au remontage du FX...j'ai essayé sans, mais ça ne le fait pas Rigole

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3109copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3110copie

Ensuite à vous de voir si vous voulez conserver la lame ou pas fonctionnel, dans mon cas, j'ai coupé les cables à la barbare Rigole

Reste plus qu'à remonter les pièces dans le bon ordre Clin d'oeil

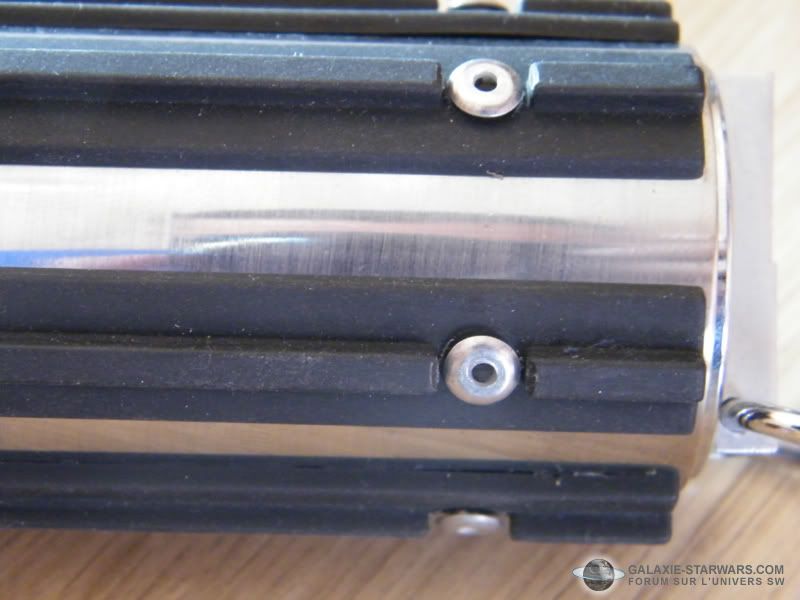

A la fin, il vous faudra remettre des rivets sur les caoutchouc du manche...dans mon cas, j'ai du repercer le manche avec un foret de 4 Oui

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3134copie

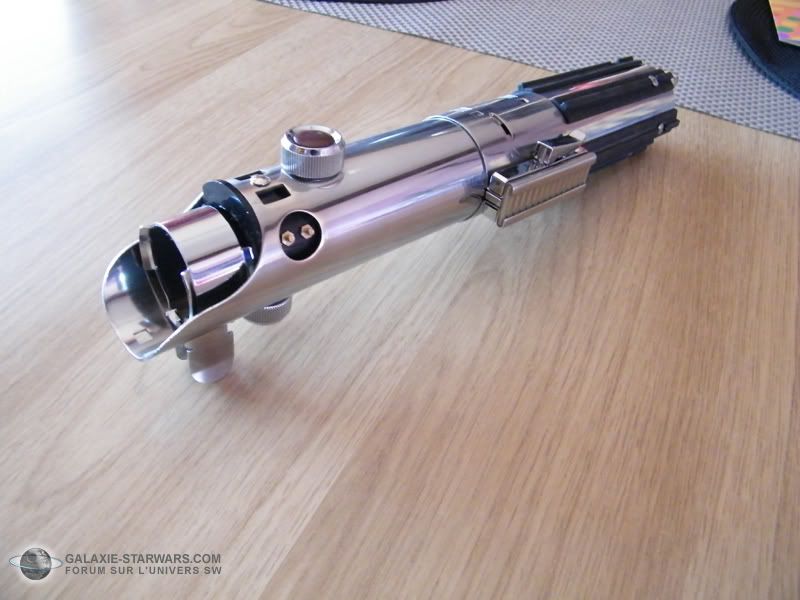

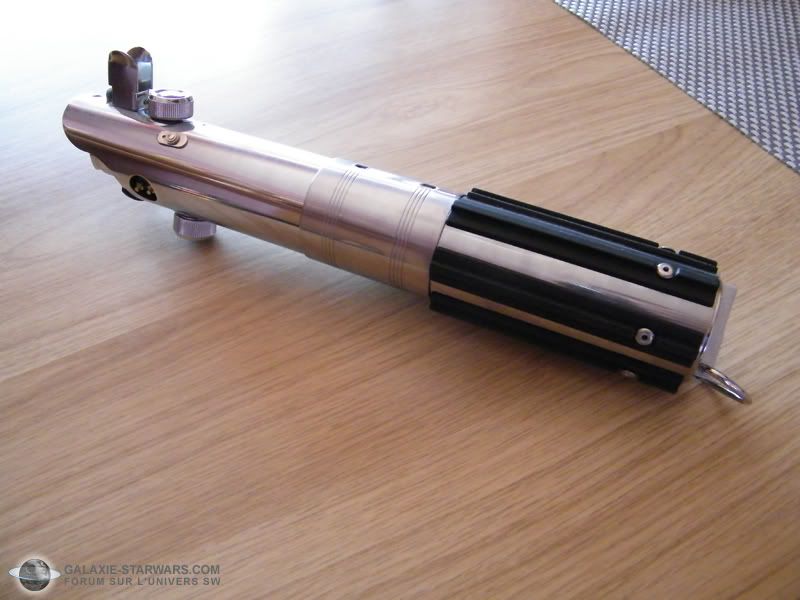

Voilà le résultat :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3136copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3131copie

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) DSCF3135copie

On se rapproche de la version LE de MR :

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Mr-luke-esb-sig9

_________________
https://www.galaxie-starwars.com/
Revenir en haut Aller en bas
https://www.galaxie-starwars.com
Vandar
Team GSW
Team GSW
Vandar


Masculin Nombre de messages : 4723
Localisation : IDF
Emploi : CG Artist

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 16:34

Merci Magik ! C'est super Clin d'oeil
Ça pourrait me servir un de ces 4 Oui
Revenir en haut Aller en bas
vador50
Old Staff
Old Staff
vador50


Masculin Nombre de messages : 15111
Age : 41
Localisation : L'Executor

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 17:33

Merci Magik pour ce Tutorial
Revenir en haut Aller en bas
http://www.collection-starwars.com/collection-vador50
darthflo
Young Jedi
Young Jedi
darthflo


Masculin Nombre de messages : 4272
Age : 44
Localisation : Toujours au comptoir
Emploi : electrotechnicien

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 18:43

Ha!!! c'est fastidieux quand même! moi c'est une version Vader, donc ça devrait être légèrement différent je pense...
Beau boulot en tout cas, ça rend bien, il te manque plus qu'un joli display Yeah
Revenir en haut Aller en bas
Magikpimboli
Old Staff
Old Staff
Magikpimboli


Masculin Nombre de messages : 26098
Age : 44
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 19:22

Merci c'est pointu quand même ces FX Choqué

Pour le display, j'ai une petite idée, je vais bosser dessus cette semaine Oui

_________________
https://www.galaxie-starwars.com/
Revenir en haut Aller en bas
https://www.galaxie-starwars.com
clonewars
Clone Captain
Clone Captain
clonewars


Masculin Nombre de messages : 1422

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 19:46

Merci magik First
ça à l'air assez galère pour enlever la lame quand même Oui
tu as du courage magik Content
Revenir en haut Aller en bas
Chewbacca
Clone Trooper
Clone Trooper
Chewbacca


Nombre de messages : 96

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 22:10

C'est superbe.
Le travail réalisé rend le résultat encore plus beau.
Revenir en haut Aller en bas
Greedo
Clone Commander
Clone Commander
Greedo


Masculin Nombre de messages : 1544
Age : 54
Localisation : 06
Emploi : fonctionnaire

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 23:13

la "lame" c'est quoi ,un tube en verre ou en plexi avec une ampoule a sa base dans le manche,tout ses composants electronique c'est juste pour la lumiere,ils servent de variateur??vi désolé pour toutes ses questions de néophyte,je suis encore a l'age de pierre avec mon fusil a pompe!! Scratch

Rigole
Revenir en haut Aller en bas
clonewars
Clone Captain
Clone Captain
clonewars


Masculin Nombre de messages : 1422

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyLun 1 Nov 2010 - 23:24

Le tube est en polycarbonate Oui
après je ne sais pas Mouai
Revenir en haut Aller en bas
Maitre tam koowan
Clone in Instruction
Clone in Instruction
Maitre tam koowan


Masculin Nombre de messages : 48
Age : 42
Localisation : Coruscant (Haute-Savoie)
Emploi : Mecanicien auto, EX DJ

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyDim 6 Fév 2011 - 18:29

Je suis très admiratif de voir la facilité que tu à pour démonté ton sabre Clin d'oeil
Et je te pose également la question pour ce sabre car je cherche des cartes son Force FX MR ou Hasbro pour la réalisation de sabre perso.
Je suis preneur si jamais tu compte te délester de la carte son Clin d'oeil ?

Revenir en haut Aller en bas
http://lemanstarforce.fr
weyb06
Clone Embryo
Clone Embryo



Nombre de messages : 8

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: carte son du MR Anakin Skywalker   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyMer 9 Mai 2018 - 15:31

bonjour le forum,

excellent tuto (même si je me dis qu'il faut sang-froid garder pour ne rien perdre et ne rien casser - surtout avec les rivets à refaire...) que je vais garder sous le coude, car a priori ma carte son a rendu l'âme Pitié

D'où mes questions :
[list]
- pas possible de la changer sans faire toute cette manip' ?
- où trouver une nouvelle carte son ???  Scratch
- qq a-t-il la référence ?

d'avance un grand MERCI pour votre aide !!!

bien cordt
Revenir en haut Aller en bas
paratrooper
Young Jedi
Young Jedi
paratrooper


Masculin Nombre de messages : 4511
Age : 51
Localisation : Kiffu
Emploi : Gardien

Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) Empty
MessageSujet: Re: Tuto démontage sabre Master Replicas FX Luke épisode V (ESB)   Tuto démontage sabre Master Replicas FX Luke épisode V (ESB) EmptyJeu 10 Mai 2018 - 19:41

Yes Frero tres sympa ce tuto First pour un display cela a de la gueule Clin d'oeil
je me rappelle avoir démonté mon Vador ESB de chez Masterreplica pour un souci de led
qui ne s'allumait plus si je n'avais pas réussi a le réparer je pense qu'il aurait fini sans lame également
