MessageSujet: La Forge de Nico - Sabre de Nasachie Mushima   Ven 18 Sep 2015 - 9:45

Nouvelle commande d'un sabre Old Republic avec lame couleur ambre, chambre de cristal et interrupteur lumineux.

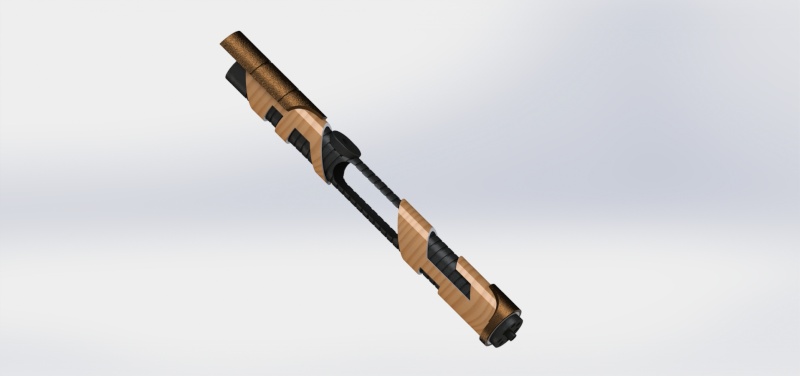

Voiçi les croquis préparatoires:











L'idée est de réaliser un sabre en 3 couches avec la chambre de cristal visible sur le coté et non sur le dessus, et pourvu d'une plaque de garde gravée à l'acide.

Les textures utilisées sur les croquis ne sont bien sur que provisoires, le tube intérieur devant être en powder coating noir mat, les tubes intermédiaires seront teintés par procédé d'hydrographie avec un motif de bois, alors que la plaque de garde et l'anneau de pommeau seront en powder coating Antique copper.

Des vis décoratives seront probablement rajoutées une fois le montage effectué.
La taille de la chambre de cristal sera revue en fonction de la taille du cristal de roche que j'aurai trouvé.

Bien, assez parlé, place au métal !!!! Diabolique

Voiçi la partie haute du tube intermédiaire après fraisage:



Et maintenant la partie basse:





Le tube intérieur après passage au tour à métaux et fraisage de la chambre de cristal:



Petit essai d'assemblage des pièces usinées:







La suite au prochain épisode.... chapeau


Dernière édition par nico220872 le Mar 29 Déc 2015 - 15:46, édité 1 fois
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot


Masculin Nombre de messages : 145
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre de Nasachie Mushima   Mer 7 Oct 2015 - 19:05

Suite du travail avec la plaque de garde.
Cela fait un bon moment que je souhaite m'y atteler, mais il pleut à chaque fois.
Comme je fais mes gravures à l'acide en extèrieur pour raison de sécurité (émanations gazeuses, et risque d'éclaboussures), une bassine d'acide fait mauvais ménage avec les gouttes d'eau Effrayé

Voiçi le motif choisi par Nasachie:


Mise en place du masking sur un tube d'acier:


Ensuite, c'est plongeon dans l'acide 8)
Après 20 minutes de trempète, rinçage intensif et enlèvement du masking.
Voiçi le résultat brut à la sortie de l'acide:


On passe à la découpe et au fraisage du tube pour lui donner les cotes de la plaque de garde:


Pour me donner une idée du résultat, j'ai simplement posé la plaque sur les éléments du sabre:



Une variante avec la plaque surélevée:


Prochaine étape à venir: le pommeau
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot


Masculin Nombre de messages : 145
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre de Nasachie Mushima   Dim 25 Oct 2015 - 18:06

Le travail continue avec l'usinage du pommeau.
J'ai monté le port de charge juste pour vérifier le diamètre du trou.



Parallèlement, j'ai attaqué la fixation de la plaque de garde sur le tube extérieur supérieur:



Il est temps de passer au powder coating !

Voila le gâteau à la sortie du four :lol!:






Un petit montage temporaire des différents éléments en attendant de recevoir le film d'hydro dipping:









Prochaine étape: L'impression hydrographique, la chambre de cristal et l'interrupteur...
A+
Revenir en haut Aller en bas
alien66
Clone Lieutenant
Clone Lieutenant


Masculin Nombre de messages : 633
Age : 50

MessageSujet: Re: La Forge de Nico - Sabre de Nasachie Mushima   Dim 25 Oct 2015 - 19:21

Bonsoir,superbe réalisation encore je suis FAN Confus bravo
Revenir en haut Aller en bas
DaVinci
Team GSW
Team GSW


Masculin Nombre de messages : 9348
Age : 33
Localisation : qu'est ce que ça peut te faire !
Emploi : voler les sacs des petites vieilles

MessageSujet: Re: La Forge de Nico - Sabre de Nasachie Mushima   Dim 25 Oct 2015 - 20:21

Superbe , le design comme les couleurs sont extra First

_________________
http://sabastien-cauet.labrute.fr
Revenir en haut Aller en bas
http://sabastien-cauet.labrute.fr
nico220872
Clone Pilot
Clone Pilot


Masculin Nombre de messages : 145
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre de Nasachie Mushima   Ven 20 Nov 2015 - 23:03

Le sabre est terminé !



L'impression hydrographique a été longue, mais le résultat est plutôt sympa:





J'ai effectué quelques modifications quant au dessin d'origine avec un clip covertec vintage plutôt que l'habituelle rondelle en plastique, et une bague alu au niveau du pommeau qui était trop "noir" à mon goût...







Allez, on met le jus !







D'autres photos et bientôt une vidéo sur mon site:

http://www.laforgedenico.fr/pages/sabre-custom-jedi/sabre-de-nasachie-mushima.html
