MessageSujet: La Forge de Nico - Sabre Jedi de Quentin   Dim 2 Aoû 2015 - 22:37

Lucas ayant reçu son sabre Sith, c'est son frère Quentin qui a désormais droit à son propre sabre.

Il s'agira d'un sabre Jedi à lame verte, colori noir, chrome et vert.
Niveau électronique, une nanobiscotte, une tri led verte, un port de charge.

Schémas de conception:






Le sabre est basé sur deux couches d'aluminium.

La couche extèrieure sera passé au powder coating noir brillant, alors que le tube intérieur sera chromé.
La partie inférieure du manche qui est ajourée laissera apparaître des inscriptions aurebesh sous forme d'embossage (nouvelle technique pour moi).
La partie supérieure du manche qui est ajourée laissera elle voir d'autres inscriptions aurebesh (le code Jedi tout simplement) gravées à l'acide dans le tube, et illuminée de l'intérieur sous forme "fenétrée" par une led verte.

Des joints caoutchouc noirs viendront finir chaque extrémité des tubes extérieurs.

Bon, assez parlé, au travail !  Content

Découpage des tubes:


Usinage des gorges au tour sur le tube intérieur:

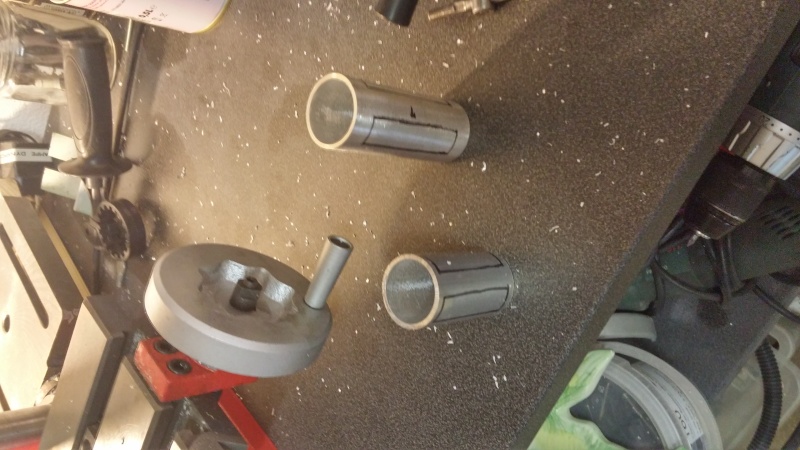

Alesage des tubes extérieurs:


Petit essai d'assemblage pour vérifier les alésages:


Séance de dessin avant d'attaquer le fraisage des parties ajourées:

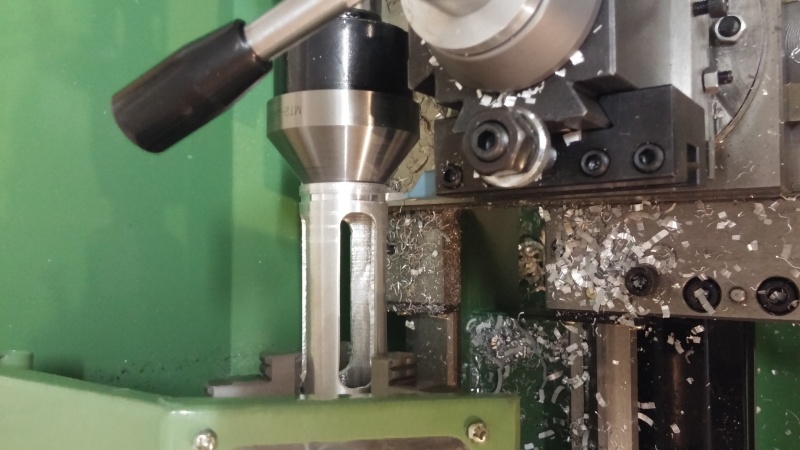

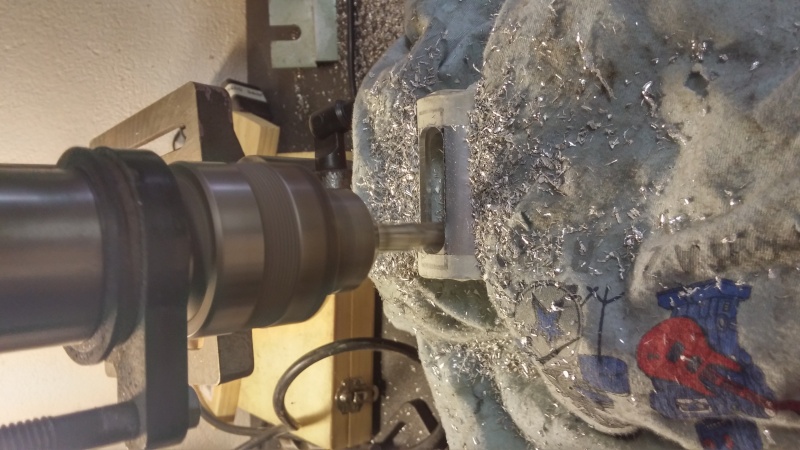

C'est parti pour le fraisage:


Nouveau passage au tour pour usiner les gorges qui accueilleront les joints caoutchouc:


Usinage de l'émetteur:


Assemblage des differentes pièces après un coup de ponçage:


La suite au prochain épisode...


Dernière édition par nico220872 le Mar 29 Déc 2015 - 15:45, édité 1 fois
Revenir en haut Aller en bas
ViratecK
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 162
Age : 22
Localisation : au shop
Emploi : Sculpteur, mouleur...

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Lun 3 Aoû 2015 - 13:07

Jolie travaille !! c'est super propre Très content First
Revenir en haut Aller en bas
CéliaD895
Clone Sergeant
Clone Sergeant
avatar

Féminin Nombre de messages : 483
Age : 22

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Lun 3 Aoû 2015 - 14:28

C'est un travail de pro ! Hâte de voir la suite First
Revenir en haut Aller en bas
DaVinci
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 10067
Age : 34
Localisation : qu'est ce que ça peut te faire !
Emploi : voler les sacs des petites vieilles

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Mar 4 Aoû 2015 - 17:14

Que c'est beau !!! Oui
Revenir en haut Aller en bas
http://sabastien-cauet.labrute.fr
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 173
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Dim 16 Aoû 2015 - 18:10

Suite du travail:

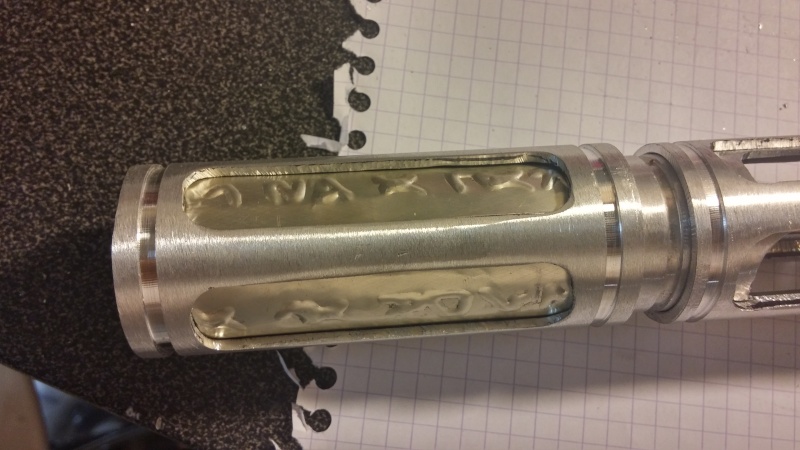

J'ai procédé à l'embossage d'une fine tôle d'alu.
C'est assez minutieux, mais le résultat avant peinture est intéressant.





Bon, il est temps de passer au powder coating ! La classe

Les différents éléments à la sortie du four:

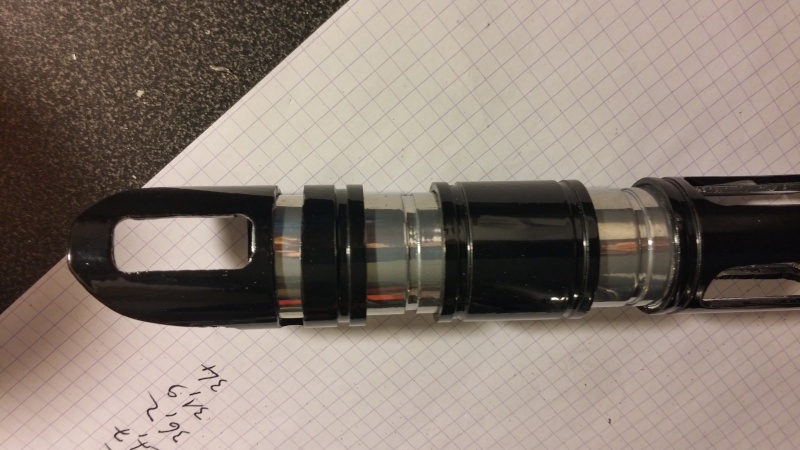

Un peu d'assemblage pour avoir une idée du rendu:





Reste le pommeau, le support d'interrupteur et la vis bloc lame à usiner avant de passer à la phase électronique.
C'est pour très bientôt Siffle
Revenir en haut Aller en bas
DaVinci
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 10067
Age : 34
Localisation : qu'est ce que ça peut te faire !
Emploi : voler les sacs des petites vieilles

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Mar 18 Aoû 2015 - 14:34

Du super travail Bravo Bravo
Revenir en haut Aller en bas
http://sabastien-cauet.labrute.fr
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28810
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Mer 19 Aoû 2015 - 10:02

+1 comme d'hab !!

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 173
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Ven 11 Sep 2015 - 19:40

Dernier épisode du sabre de Quentin après une période de déplacements professionnels qui m'a éloigné de mon atelier.

Le pommeau imprimé en 3D a reçu ses vis de fixation:


Le support de l'interrupteur (lui aussi imprimé en 3D) est au diamètre 16mm correspondant à l'inter lumineux:


Les éléments de la chambre de cristal:




Cablage et insertion:


Reste plus qu'à serrer quelques vis et voilà le résultat:









Allumage:









Avec sa lame polycarbonate:



Sabre en main:







Comme d'habitude, retrouvez mon travail sur mon site:
www.laforgedenico.fr
Revenir en haut Aller en bas
DaVinci
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 10067
Age : 34
Localisation : qu'est ce que ça peut te faire !
Emploi : voler les sacs des petites vieilles

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Ven 11 Sep 2015 - 19:46

Magnifique Amen
Revenir en haut Aller en bas
http://sabastien-cauet.labrute.fr
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28810
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Ven 11 Sep 2015 - 21:05

+1 top of the top !

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 173
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Jedi de Quentin   Ven 11 Sep 2015 - 21:17

Merci !

Vos compliments me vont droit au coeur.
J'espère surtout que ce sabre amènera beaucoup de joie à son propriétaire !
