MessageSujet: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Jeu 18 Avr 2013 - 16:34

Vallanor, membre du forum, m'ayant passé commande d'un sabre luxeon réplique du Qui Gon Jin, je vais poster içi l'avancée du travail au fur et à mesure.

Le cahier des charges:

* Sabre aux côtes réelles d'après les plans de Lucasfilm.
* 4 éléments distincts: le tube en alu, l'émetteur et le pommeau en alu, le manche en Delrin (composé polymère utilisé en industrie pour l'usinage de pièces)
* Alimentation par accu li-ion avec port de charge et chargeur secteur.
* HP 2w et carte son nano biscotte
* Interrupteur simple
* Led rebel star luxeon verte
* Lame combat en polycarbonate

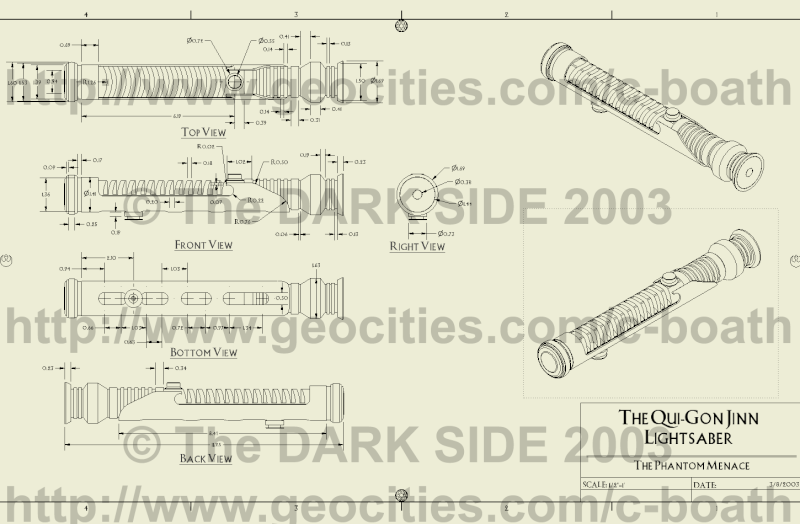

Voiçi les plans d'origine


1ère étape, convertir ces plans qui sont en pouces pour les remettre en millimètres

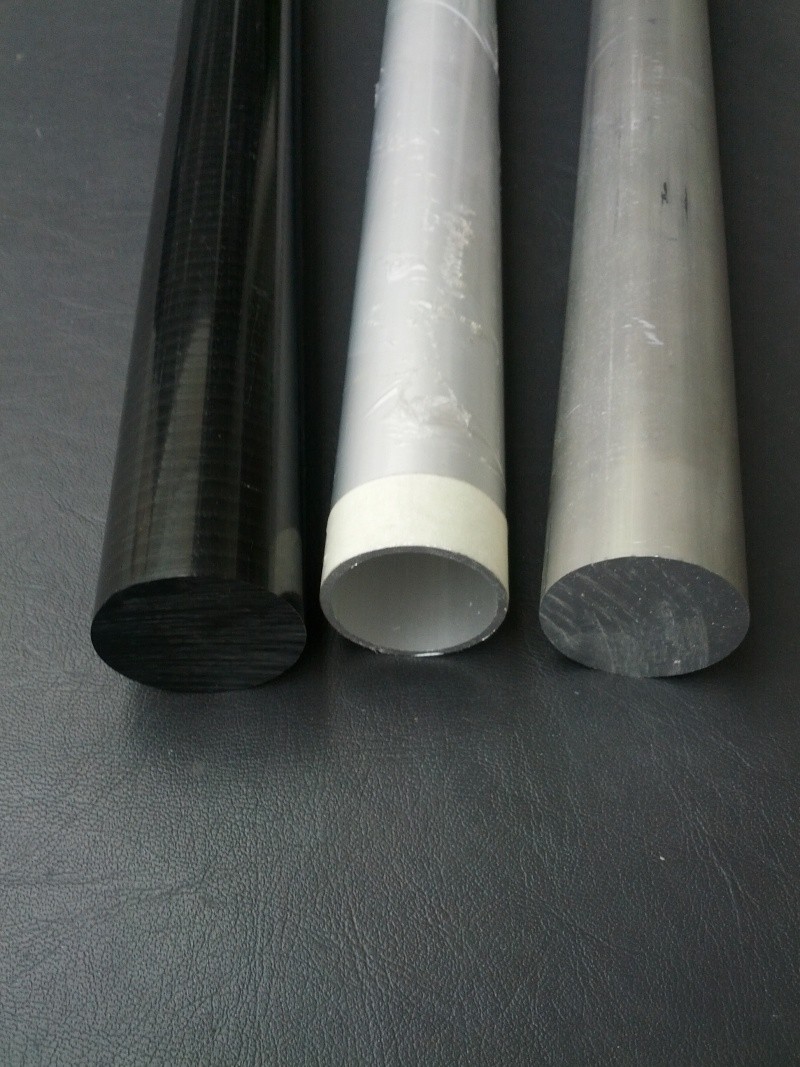

Voici les matériaux utilisés

De gauche à droite, le Delrin, du tube alu 38mm et de la barre d'alu 40mm

Le Delrin a été choisi en accord avec Vallanor lui même pour alléger l'ensemble et donner une meilleure résistance à l'oxydation (un sabre qu'on tient en main voit petit à petit son revètement se salir et s'altérer, le Delrin étant teinté dans la mass, il n'y a pas ce souci).


Dernière édition par nico220872 le Mar 29 Déc 2015 - 16:06, édité 1 fois
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Jeu 18 Avr 2013 - 16:42

La seconde étape est de réaliser un patron sur papier à partir des cotes de façon à découper le tube:


Ensuite, il n'y a plus qu'à coller le patron sur le tube pour tracer au marqueur les lignes de coupe.

Une fois le tracé réalisé, ça donne ça:


La découpe se fait au dremel avec disque carbone


Maintenant, il ne reste plus qu'à poncer avec le produit miracle: L'huile de coude !!!!
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Jeu 18 Avr 2013 - 19:21

Après une bonne heure de ponçage, ça commence à prendre forme:



Bon, j'arrète pour ce soir, il y a mon fiston qui crie famine ! Rigole
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Jeu 18 Avr 2013 - 19:29

Bravo hâte de voir la suite Bravo

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
Anakin71
Clone Lieutenant
Clone Lieutenant
avatar

Masculin Nombre de messages : 700
Age : 45
Localisation : Dans un monde meilleur

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 19 Avr 2013 - 10:57

Moi aussi, presser de voir la suite et avec pleins de détails, c'est un de mes nombreux projets Rigole
Revenir en haut Aller en bas
Vallanor
Clone Embryo
Clone Embryo


Masculin Nombre de messages : 7

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 19 Avr 2013 - 22:39

Aaaaah mais que voilà un excellent début ^^

C'est vraiment sympa de voir la création étape par étape, plutôt que de recevoir le sabre fini sans vraiment savoir comment c'est fichu.

En tous cas maintenant chuis super impatient ! Mais bon quand j'étais gamin, on me disait que le meilleur moment n'est pas quand on reçoit son cadeau de Noël, mais quand on l'attend, alors je vais adopter cette approche philosophique, du moins je vais essayer^^
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Sam 20 Avr 2013 - 20:22

Après 3h30 de meulage, ponçage, polissage, la partie tube est terminée.




C'est probablement la partie du sabre la plus longue et la plus frustrante à réaliser....

Le week end prochain, ce sera le manche en Delrin.
Oui
Revenir en haut Aller en bas
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Dim 21 Avr 2013 - 23:11

Ouah Je vais suivre ce post avec attention Bave
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Mer 24 Avr 2013 - 18:02

Ayant eu un peu de temps en rentrant du boulot, j'ai attaqué la partie manche en Delrin:



D'abord, mettre la barre de Delrin au bon diamètre.




Puis tournage des gorges selon les côtes du plan.



Voila un aperçu de ce que cela donne.



Je ne peux pas encore positionner totalement le manche dans le tube car il me reste une extrémité plus épaisse qui me sert à bloquer la pièce dans le mandrin du tour.
Ce morceau ne sera coupé qu'à la fin.
Revenir en haut Aller en bas
ilromano
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 247
Age : 29

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Jeu 25 Avr 2013 - 16:21

Bravo j'ai hâte de connaitre la suite !
Revenir en haut Aller en bas
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 26 Avr 2013 - 0:21

First
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 26 Avr 2013 - 8:35

Bravo ça rend au top !

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Dim 5 Mai 2013 - 18:24

Ce week end, j'ai attaqué le pommeau en alu.

Au départ, une simple barre en alu diam 40 mm.
1ère étape, percer la barre avec une perceuse à colonne de façon à faciliter l'évidage de la chambre de résonnance pour le haut parleur.


C'est long, pénible, et en plus ça chauffe à toute vitesse !

Ensuite, il faut évider le centre, et surtout mettre au diamètre:

La aussi, c'est très long puisqu'on passe d'un diamètre de 40mm à 34mm.


Après avoir usiné les gorges et inclinaisons, voilà ce que l'on obtient:

Bien entendu, la partie mince sera tronçonnée à la bonne longueur, je suis obligé de la garder plus longue pour tenir la pièce dans le mandrin de tour.

Voilà une vue de la chambre de résonance avec le haut parleur à l'intérieur:


Et voici une vue assemblée avec la partie tube du sabre:


Bien sur, les photos sont brutes, il n'y a pas encore eu de ponçage, de polissage, ni de peinture.... Siffle
Revenir en haut Aller en bas
Darth Plissken
Clone Commander
Clone Commander
avatar

Masculin Nombre de messages : 1934
Age : 34
Localisation : Bourgogne

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Dim 5 Mai 2013 - 18:59

vache! il a vraiment de la gueule ce sabre! Choqué Bravo First
si j'avais le 1/4 de ton talent, je ferais la même chose sur un tour à mon boulot! malheureusement c'est loin d'être le cas. Pas content Triste
Revenir en haut Aller en bas
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Lun 6 Mai 2013 - 0:27

Ouah continu nico220872
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Lun 6 Mai 2013 - 8:54

Ca avance bien Bravo

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 10 Mai 2013 - 18:03

Vive les jours fériés !
Ca donne du temps pour bosser sur les sabres Rigole



Le pommeau est en train de recevoir sa grille ainsi que sa bague de certissage.


Début de tournage de l'émetteur...
(Je n'ai pas mis les photos de la partie indispensable où la barre d'alu est percée puis évidée au diamètre de la lame.


Usinage des gorges...


Ca commence à ressembler à un émetteur de Sabre Qui Gon Jin !

La suite au prochain numéro
Oui
Revenir en haut Aller en bas
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Sam 11 Mai 2013 - 18:10

First
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Sam 11 Mai 2013 - 19:00

Bravo ça avance bien !

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Lun 27 Mai 2013 - 14:30

J'ai pas mal bossé dessus ce week end, et cela prend forme ! Très content

Même si ça n'a pas été sans mal avec une grosse galère...

Tout d'abord, j'ai reçu une partie de l'électronique à inclure dans le sabre (Accu Li/ion, carte son et led luxeon).

Et c'est là que j'ai eu un grand moment de solitude Pitié



Les dimensions annoncées pour l'accu li ion ne tenaient pas compte des soudures faites sur le module de protection (D'ailleurs assez grossières ces soudures, messieurs les chinois !). Résultat, l'accu est trop gros et ne rentre pas dans le corps du sabre.... Triste

Il manque plusieurs millimètres dans l'alésage de la barre de Delrin (l'évidage du tube).
Du coup, obligé de refaire complètement un nouveau manche.

J'ai donc décidé de garder la partie poignée et de la raccorder par un filetage à ce nouveau manche.
J'en ai également profité pour tronçonner les segments de fixation dans le tour pour l'emetteur ainsi que le pommeau et percer ce dernier pour le passage des fils de haut parleur:


Voiçi du coup tous les morceaux du sabre à peine sortis du tour (Je précise qu'ils ne sont pas encore passés au ponçage, ébavurage, polissage et peinture, bien sur !)

J'en ai profité également pour rainurer une partie du manche de façon à acheminer les fils du HP jusqu'à la carte son.

Assemblage des parties tube:


Et une fois l'émetteur vissé:


Ca commence à ressembler à du Qui Gon ! Oui

Prochaine étape, ponçage, finitions, peinture avant d'attaquer le montage de l'électronique.
Revenir en haut Aller en bas
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Lun 27 Mai 2013 - 23:58

Ouah Bravo nico220872 il est magnifique malgré ton petit soucis Bave Bave
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Mar 28 Mai 2013 - 8:26

Arth'ur a écrit:
Ouah Bravo nico220872 il est magnifique malgré ton petit soucis Bave Bave

Merci !
Tes compliments me touchent.

J'espère surtout qu'il plaira à Valanor ! Clin d'oeil
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Mar 28 Mai 2013 - 9:11

Bravo dommage pour l'accu mais tu as bien retourné la situation !

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 158
Age : 44
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Montage....   Ven 31 Mai 2013 - 16:51

Toutes les pièces ont reçu dans l'ordre:

-Ponçage
-Polissage
- Aprèt
- Peinture (2 couches)
- Résine de protection

Voilà ce que cela donne:


Le manche a également été percé pour laisser la place au switch et à la rondelle métallique décorative qui va autour (non installée sur la photo):


(désolé si la photo est un peu floue Mouai )

Il manque encore une rondelle en laiton assez épaisse fournie par Vallanor qui viendra se fixer sur la partie rouge du switch.
Mais au préalable, il faut poncer cette rondelle et la mettre elle aussi en peinture.

Vu que quasiment tous les éléments du sabre sont prets, j'ai commencé le montage de l'électronique pour vérifier que tout fonctionne:


QUE LA LUMIERE SOIT !

ET LA LUMIERE FUT !

Rigole Mettez vos lunettes de soleil, parce ça envoie !

J'attaque désormais la dernière ligne droite avec le montage définitif.
A+
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28760
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor   Ven 31 Mai 2013 - 17:36

Bravo courage pour la fin !

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com

La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» La Forge de Nico - Sabre Qui Gon Jinn Luxeon de Vallanor
» La Forge de Nico - Sabre de Cédric
» La Forge de Nico - Sabre luxeon de Dark Florentus
» La Forge de Nico - Sabre laser Luxeon de Kevin
» La Forge de Nico - Sabre Sith de Tristan

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Galaxie-Starwars.com :: Créations Star Wars - Cinéma :: Star Wars - Costumes et Prop Replicas-
Sauter vers:
