Bonjour à tous,

Humblement, je viens de terminer la réalisation d'un sabre Sith commandé par l'un de mes amis.
Le cahier des charges était le suivant:

* Un modèle Luxeon avec une lame très solide pour qu'il puisse s'amuser avec son fils sans risque de casse.
*Un modèle au look très moderne, industriel, stylé comme la salle du trône de l'empereur dans le retour du Jedi, mais aussi épuré et sobre.
* Un modèle avec batteries rechargeables pour éviter d'acheter des piles tout le temps
* Un modèle où il n'y ait rien besoin de démonter pour le recharger.
* Un modèle avec le cristal apparent.

Le tout dans un budget oscillant autour de 300 / 400 €

Voici les étapes en dessin pour le design:

Première proposition jugée trop "rouge" (mon pote m'a dit on dirait un accessoire pour barbecue)


Seconde proposition avec la partie avant du sabre qui lui plaisait bien et un rendu noir, mais il n'aimait pas le manche


Troisième proposition qui commençait à bien lui plaire avec répétition du motif avant sur la partie manche. Le problème était de caser la chambre de cristal...

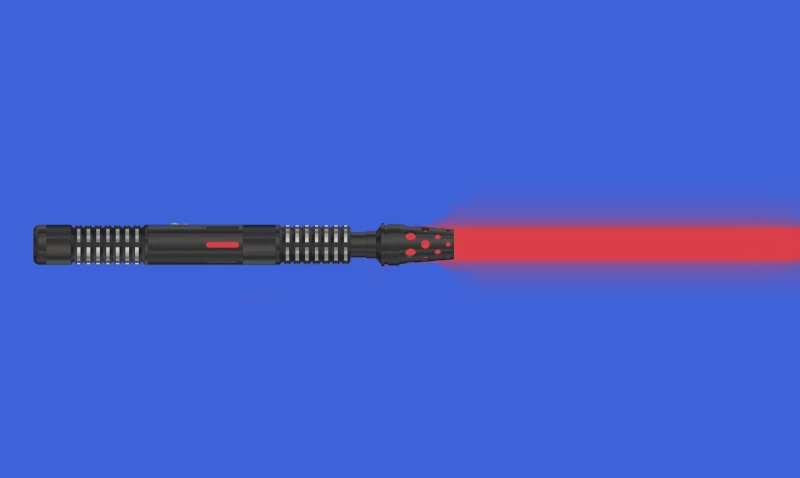

La proposition qui a finalement retenu son attention avec un élément ajouré pour qu'on distingue le cristal sans que cela dénature le tout.


La même chose, mais mise en situation pour se rendre compte:




Après le design, je me suis occupé de dénicher l'électronique:

Pour la carte, j'ai racheté un sabre Hasbro Vador dont la rampe de leds était HS:



avec un peu d'huile de coude, j'ai canibalisé le sabre pour récupérer sa carte:



J'ai viré toutes les connectiques d'origine, et j'ai fait une dérivation de l'alimentation led principale pour alimenter deux petites leds rouges 3,5 mm (sans oublier de leur coller une résistance). J'ai ensuite recablé la connectique de rampe de led sur une led Séoul rouge (elle aussi avec une bonne résistance pour éviter le grillage intempestif):


Pour l'alimentation, j'ai commandé sur ebay des accus lithium ion en 7,4v 2600mA en pack. le problème c'est qu'ils arrivent conditionnés en parallèle, et que cette configuration est trop large pour passer dans le diamètre du sabre.


Il a donc fallu que je refasse tout le montage avec les accus l'un derrière l'autre (l'ensemble fait du coup 14 cm !), et que je rallonge le cablage du port de charge.

A l'arrivée des pièces commandées, j'ai toujours l'impression de déballer mes cadeaux de Noël !

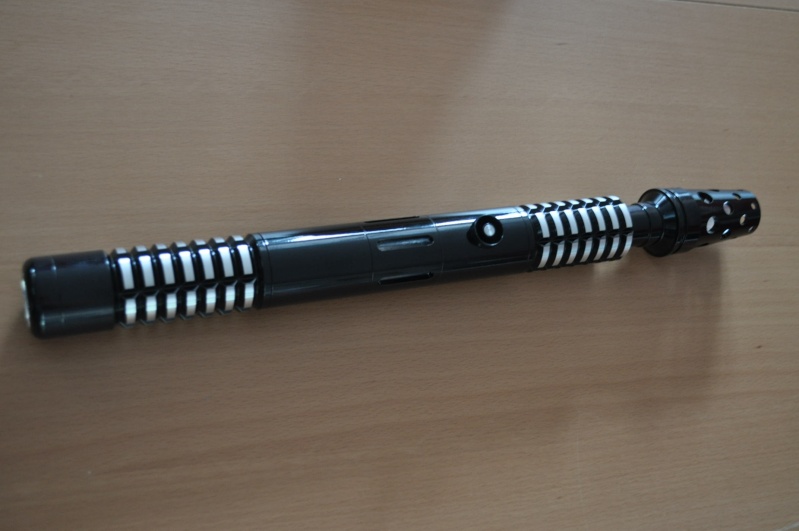

Enfin bref, les pièces se vissent parfaitement et voilà ce que cela donne avant d'attaquer l'électronique:



Certes, il a fallu un peu modifier les choses, et percer de çi de là, comme pour le port de charge:


Mais finalement, une fois tout monté, cela donne ça:



Deux vis sans tète dans le manchon empèchent la lame en polycarbonate de bouger, et voilà ce que cela donne une fois allumé (avec un joli ronronnement de sabre sith Diabolique ):


Désolé, si la lumière de la lame parait fade, mais je n'ai pas réussi à régler correctement l'appareil. En réel, elle est beaucoup plus lumineuse:


La chambre de cristal et l'interrupteur:


Voila, c'est tout pour aujourd'hui.
A+
Revenir en haut Aller en bas
coyote
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 22528
Age : 46
Localisation : Pas trés loin de Magikpimboli !

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 10:12

Classe et bien fini Bravo

_________________
GALAXIE STARWARS : COMICS, BD, ALBUMS et MAGAZINES STAR WARS
http://twitter.com/#!/GalaxieStarwars
Revenir en haut Aller en bas
http://www.galaxie-starwars.com/portal.htm
Arth'ur
Jedi Master
Jedi Master
avatar

Masculin Nombre de messages : 10747
Age : 36

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 11:40

+1 Bravo nico220872
Revenir en haut Aller en bas
Magikpimboli
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 28817
Age : 37
Localisation : Detention block 2551
Emploi : Je ne parlerai qu'en présence de ma Vodka

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 13:02

Bien sympatoche La classe

_________________
S'appeler Dominique, créer son centre de Thalassothérapie, le baptiser Thalasso Domi...faire faillite  Roulement des yeux
Revenir en haut Aller en bas
http://www.galaxie-starwars.com
Dark Ahsoka
Clone Commando
Clone Commando
avatar

Féminin Nombre de messages : 3268
Age : 19
Localisation : Shili
Emploi : Seigneur Sith

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 16:57

Sacré boulot ! Bravo La classe
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 172
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 17:07

Merci pour vos compliments.

L'humble padawan que je suis ne mérite pas tant ! Confus

Je suis en train de démarrer un nouveau sabre Sith qui vient de m'être commandé.
Celui ci devrait être beaucoup plus "old school", c'est à dire Sith "old Republic" avec des sortes de crocs en haut de manche, et un grip en cuir.
J'envisage d'ailleurs de travailler le cuir avec des inscriptions ou gravures siths, mais ce n'est qu'un projet, je ne suis pas d'avoir les compétences nécessaires.

Quoi qu'il en soit, je posterai au fur et à mesure de l'avancement.
Revenir en haut Aller en bas
Joplen Jork
Clone Lieutenant
Clone Lieutenant
avatar

Nombre de messages : 950
Age : 35
Localisation : navigue toujours dans l'espace Hutt
Emploi : barman

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 17:46

un budget ton sabre mais sympa comme tout et original Yeah
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 172
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 18:26

Joplen Jork a écrit:
un budget ton sabre mais sympa comme tout et original Yeah

Tu as raison, ce n'est pas donné.
J'en ai déja réalisé pour déco et là on arrive dans les 100€ pour un sabre métal avec led luxeon.
Mais du coup, pas de son, de capteur de mouvement et de clash, une pile à la place de l'accu lithium ion, pas de chambre de cristal, pas de peinture noire brillante, et surtout pas de lame en polycarbonate.

Là, c'était destiné à un père de famille pour qu'il joue avec son fils de 6 ans à qui j'ai réalisé une conversion du Yoda MR en luxeon.
Et tu connais les gamins: Il faut que ça soit solide !!!! et que ça fasse vrai !! Oui
Revenir en haut Aller en bas
papy
Team GSW
Team GSW
avatar

Masculin Nombre de messages : 10188
Age : 40
Localisation : Par delà les montagnes
Emploi : crayonne, dessine, triture, bidouille…

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 20:41

Super taff !! Yeah
Revenir en haut Aller en bas
http://www.noire-planete.com
Joplen Jork
Clone Lieutenant
Clone Lieutenant
avatar

Nombre de messages : 950
Age : 35
Localisation : navigue toujours dans l'espace Hutt
Emploi : barman

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 20:53

et tu ne fait que des abres ou tu touche à d'autre objet?
Revenir en haut Aller en bas
nico220872
Clone Pilot
Clone Pilot
avatar

Masculin Nombre de messages : 172
Age : 45
Localisation : Nancy
Emploi : Chef d'entreprise

MessageSujet: Re: Sabre laser luxeon de Sith   Lun 5 Nov 2012 - 22:39

Joplen Jork a écrit:
et tu ne fait que des abres ou tu touche à d'autre objet?

J'envisage ensuite de tenter des blasters custom en partant d'une base d'airsoft avec une carte blaster core pour le son, et le pilotage de la luxeon.

Mais d'un autre coté, j'ai aussi entamé une maquette d'une frégate de l'univers avancé en pepakura....

Donc, tout ceci va me prendre pas mal de temps, parce que je n'ai que mes loisirs, à coté de ça j'ai ma boite à faire tourner, mon fils et ma femme à m'occuper.
Bref, la vie normale quoi !
